      今天客户送来一台戴尔的17寸方屏显示器,故障是开机亮一下就灭,暗屏。本来这种显示器是不愿意修的(老机器,费半天劲还收不了几个钱),不过客户说什么 对这个显示器有感情 老机器啦 跟了我几年几年了之类的.....(其实就是闲我推荐的新显示器太贵)絮叨半天 我就让客户先放这里(目的大家都懂..我要是当你面换个电容 收你十块钱你都能骂我一天)废话不多说了  上图 大家看下这个机器

话说道这份上 那就行修吧 先判断故障 拿手电筒照一下 确实隐约可看到图像,故障基本锁定为灯管或者高压部分
下面就是拆机了.....过程暂切不表了,(显示器都拆不开的,就基本可以告别维修行业了)拆完拿外接灯管测试一下  四灯管都代换了 故障依旧,那就基本锁定高压了


继续拆  品牌机的显示器  基本都是高压电源一体板 下面就是这个板子的样子了

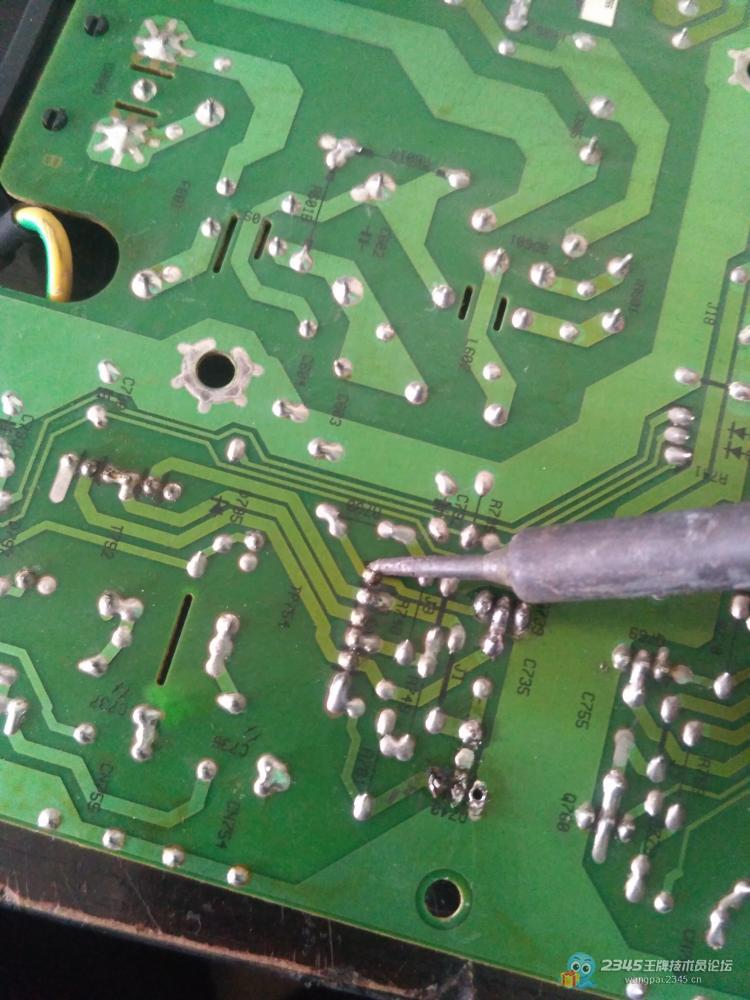

可以看到  右下角有一个烧糊的点


老天保佑,小故障  三极管击穿了,C5707,稳压三极管,其作用大概就是给高压供电部分一个稳定的工作环境!这种元件很好找,高压板上很多都有,但是代换的话 最好能换一组,这是为了保持平衡,而且中间的电容最好一起换掉!防止容量不够 引起返修



添加回复 (0) 2018-03-10 12:37:55 [1楼]
军衔:
大将军
经验:23865/25000
发帖:
1/152
精华数/发帖数
信誉:
累计收入:
10000元以上
下面这张图,就是需要换的一组元件!两个三极管 一个电容!类似CPU供电的MOS管!换就换一组!

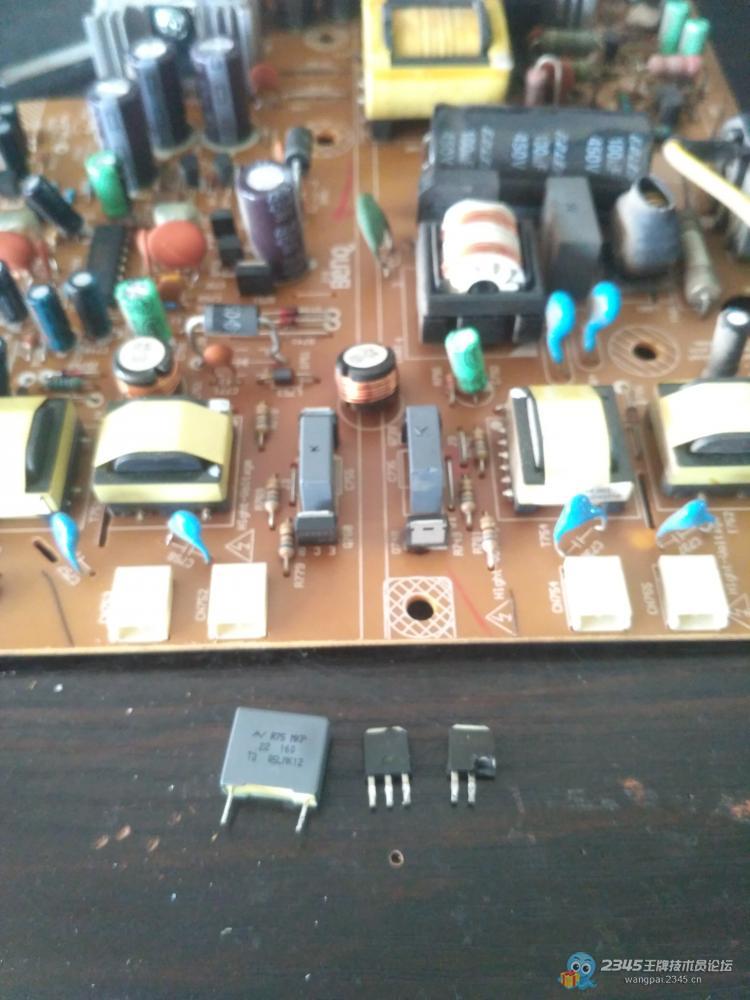

下面这图 是换下来的原件 两个三极管 一个电容

其实这次维修到这里 也就基本结束了! 但是有一个 非常重要!那就是C5707坏掉的原因,这个元件损坏 大部分都是高压线圈虚焊 或者电容故障导致,既然我们刚才已经换掉了电容 那么 下面就要把高压线全部焊一遍,相信我,如果不加焊 很可能你刚换上的三极管 上电就击穿

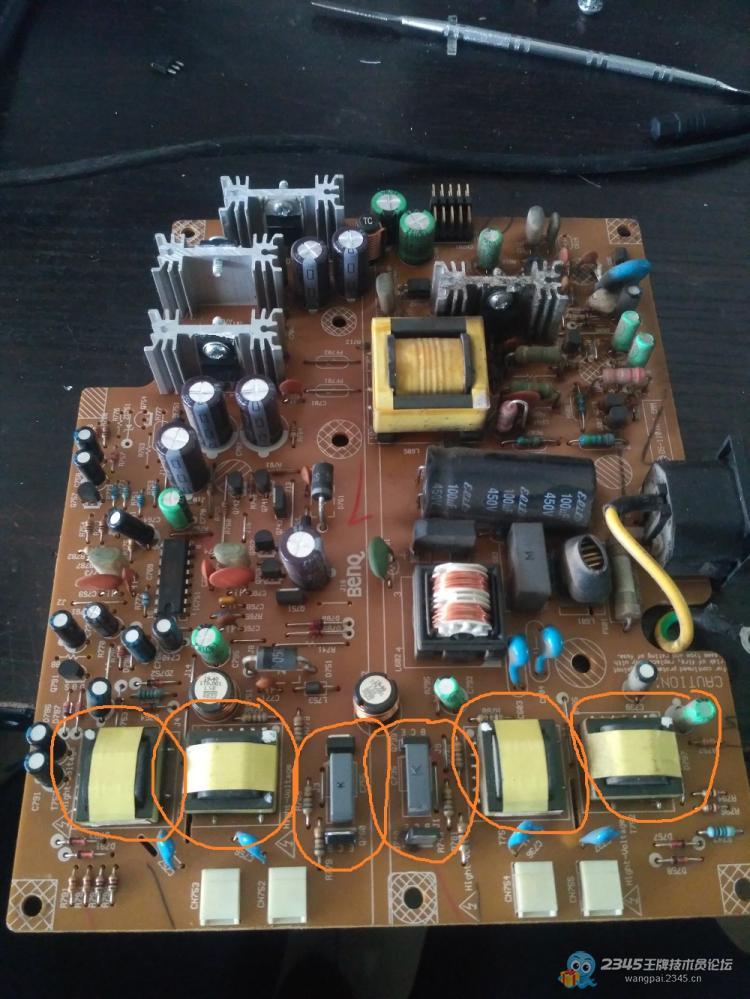

下图就是需要加焊的四个高压线圈和元件

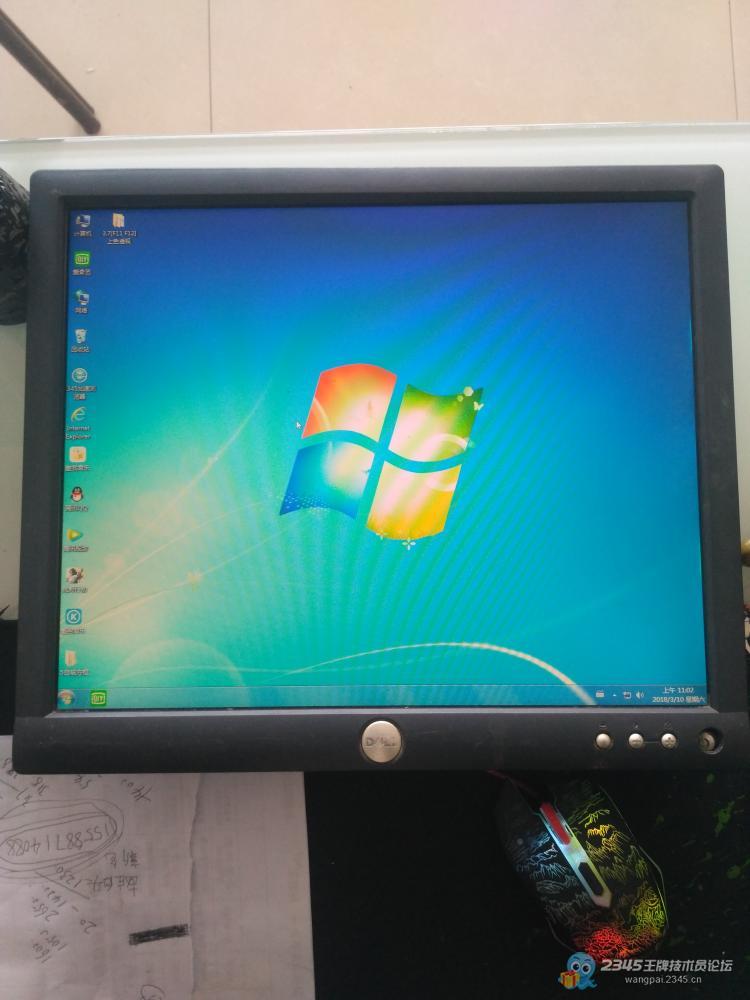

加焊完毕 装机测试

故障修复,完美收工.....至于收客户多少钱....算了 就不说了  反正不会太多....


PS:一个人 还要拿烙铁 还要拍照 着实不易!中间很多维修步骤没有拍到,只是给大家简单讲了下步骤和注意事项!希望给加个精   毕竟我才钻石啊....哈哈



回复(4) (0) 2018-03-10 12:55:27 [2楼]
  • 天启科技 :一般我都直接淘个板,装上晚上。收款80-160

    2018-03-10 13:40:17
  • 天启科技 :主板都换了客户没啥好说的

    2018-03-10 13:40:34
  • 中国好呻吟 回复 天启科技 :这种情况 肯定不会跟客户说换了个三极管....报故障肯定是报整个板子的!

    2018-03-10 14:07:49
  • dky****xdh :好评。。。。。换板子换新板还好,二手板可能还没客户的好

    2018-03-11 07:59:45
  1. 还有1条回复,展开>>
    添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
军衔:
上将
经验:11985/15000
发帖:
0/14
精华数/发帖数
信誉:
五星
累计收入:
1000元以上
这种我们这里普通客户最低也得收50,别扯换不换电容,有本事你去换,我们都是提前报价,不同意拿走。

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

回复(1) (0) 2018-03-10 13:22:54 [3楼]
  • 中国好呻吟 :报价之前客户走的时候就已经报好了....但是报价是一回事 当客户面修还是一回事...哈哈

    2018-03-10 14:41:53
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
军衔:
大元帅
经验:39545/50000
发帖:
0/19552
精华数/发帖数
信誉:
四星
累计收入:
1000元以上
谢谢分享

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2018-03-10 14:22:21 [4楼]
军衔:
大将军
经验:23865/25000
发帖:
1/152
精华数/发帖数
信誉:
累计收入:
10000元以上
沉了啊...
添加回复 (0) 2018-03-10 18:56:12 [5楼]
军衔:
元帅
经验:30851/35000
发帖:
0/2758
精华数/发帖数
信誉:
五星
累计收入:
5000元以上
没沉。我基本报价150。直接淘宝二手换板。
回复(1) (0) 2018-03-10 19:22:14 [6楼]
  • 中国好呻吟 :我报价也是跟你差不多!故障报的是换电源高压板

    2018-03-11 10:49:43
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
军衔:
大元帅
经验:39480/50000
发帖:
0/12640
精华数/发帖数
信誉:
累计收入:
10000元以上
不错!!!!!
添加回复 (0) 2018-03-10 19:53:28 [7楼]
军衔:
大元帅
经验:39480/50000
发帖:
0/12640
精华数/发帖数
信誉:
累计收入:
10000元以上
不过这显示器老了点
添加回复 (0) 2018-03-10 19:53:46 [8楼]
军衔:
御封将军
经验:16379/20000
发帖:
0/155
精华数/发帖数
信誉:
三星
累计收入:
100元以上
楼主厉害了,收了多少钱啊
回复(2) (0) 2018-03-10 19:55:12 [9楼]
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
军衔:
镇东将军
经验:17503/20000
发帖:
0/1140
精华数/发帖数
信誉:
四星
累计收入:
2000元以上
必须50起步。。。
回复(1) (0) 2018-03-10 20:22:23 [10楼]
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
军衔:
大元帅
经验:41978/50000
发帖:
0/4401
精华数/发帖数
信誉:
累计收入:
5000元以上
一顿操作猛于虎,结果不到150。我一般闲的时候才自己修,像这样锁定高压问题不如淘个板子省时间

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

回复(1) (0) 2018-03-10 23:59:30 [11楼]
  • 中国好呻吟 :淘板子!发货也需要时间! 这种问题 可以直接给客户报换板子!一个三极管的成本 报一个板子的价格!
