【技术精益求精】技嘉GA-970A-DS3老主板挂M2固态  查看：271 | 回复：11   只看楼主 | 举报 | 收藏
可比电脑
军衔：
◆◆
经验：68651/100000
发帖：
15/11030
◆◆
精华数/发帖数
信誉：
累计收入：
10000元以上

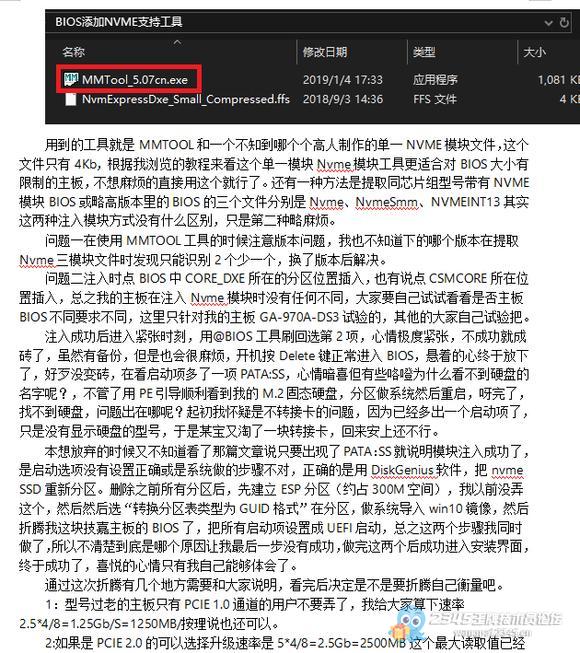

经过数日的摸索调试，我终于成功让老主板GA-970A-DS3（3.0版本） 用上了M.2固态硬盘。在此特别感谢网上各位技术大佬的无私分享，毕竟码字配图实属不易。

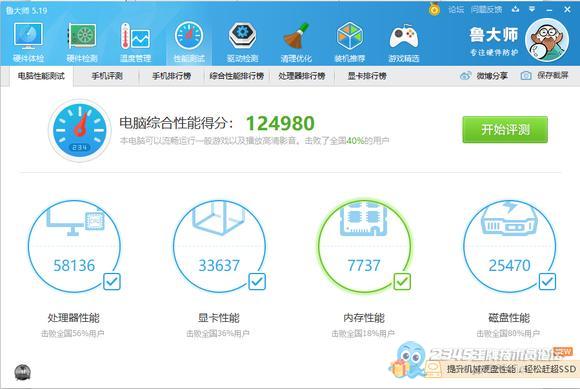

稍作说明，这块主板的型号有些特殊，在技嘉官网上竟然查不到完全对应的信息。要实现M.2固态的适配，首先得理清通道原理：NVMe固态硬盘走的是PCIe通道，主板上仅有x16插槽能直通CPU，剩余的x8和x4插槽则需绕行南桥，速率会因此打折扣。我此次用转接卡转接，仅能支持x4模式，主板闲置的x8插槽无法完全利用，多少有些可惜。更关键的是，该通道与独立显卡共用带宽资源，二者会存在资源争抢的情况，进一步影响了固态的读写性能。最终实测，这块固态在PCIe 2.0 x8通道下的最高读写速率为1249MB/s，刚好与理论上PCIe 1.0的最大速率持平，大家可参考附图。





















添加回复 (0) 2025-12-30 15:20:33 [1楼]
可比电脑
军衔：
◆◆
经验：68651/100000
发帖：
15/11030
◆◆
精华数/发帖数
信誉：
累计收入：
10000元以上
其实这种就是瞎折腾玩了，还是直接买一块100多的主板就可以搞定的·~~~~
添加回复 (0) 2025-12-30 15:23:27 [2楼]
比凤科技
军衔：
大将军
◆◆
经验：21003/25000
发帖：
0/3734
◆◆
精华数/发帖数
信誉：
二 星
累计收入：
10元以下
这是强改吗，感觉完全没有那个必要吧！

扫描二维码，安装到手机

随时随地看帖，还可查账领薪！
回复(1) (0) 2025-12-30 16:29:25 [3楼]
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
我是主板杀手
军衔：
◆◆
经验：73803/100000
发帖：
3/9259
◆◆
精华数/发帖数
信誉：
五 星
累计收入：
2000元以上
这种有这个必要？

扫描二维码，安装到手机

随时随地看帖，还可查账领薪！
回复(1) (0) 2025-12-30 16:37:26 [4楼]

  • 可比电脑 ：瞎折腾呢，有时候还是可以折腾一下啊！

    2026-01-01 22:14:02
    回复
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
艾意随风
军衔：
◆◆
经验：163065/200000
发帖：
1/5991
◆◆
精华数/发帖数
信誉：
累计收入：
10000元以上
M.2，NVME协议的？？？

扫描二维码，安装到手机

随时随地看帖，还可查账领薪！
回复(1) (0) 2025-12-30 16:41:24 [5楼]
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
比凤科技
军衔：
大将军
◆◆
经验：21003/25000
发帖：
0/3734
◆◆
精华数/发帖数
信誉：
二 星
累计收入：
10元以下
没有必要浪费那么多时间折腾吧！

扫描二维码，安装到手机

随时随地看帖，还可查账领薪！
回复(1) (0) 2025-12-30 17:00:48 [6楼]

  • 可比电脑 ：这个还是有必要的，这个是理论和实操结合，然后根据理论值比较。

    2026-01-01 22:16:01
    回复
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
多边形电子
军衔：
大校
◆◆
经验：3808/5000
发帖：
0/2894
◆◆
精华数/发帖数
信誉：
二 星
累计收入：
10元以下
楼主真够折腾的，买一片带M2的不香吗？
回复(1) (0) 2025-12-30 17:03:13 [7楼]

  • 可比电脑 ：我都知道可以直接买那种的，这次纯粹是为了测试使用。

    2026-01-01 22:16:34
    回复
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
多边形电子
军衔：
大校
◆◆
经验：3808/5000
发帖：
0/2894
◆◆
精华数/发帖数
信誉：
二 星
累计收入：
10元以下
没必要花那么多时间去弄这种平时用不着的东西啊！
回复(1) (0) 2025-12-30 18:02:03 [8楼]

  • 可比电脑 ：这种说法是错误的，这种操作还是有很多实际的价值的。

    2026-01-01 22:16:55
    回复
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
张狂科技
军衔：
中校
◆◆
经验：3093/3240
发帖：
0/2474
◆◆
精华数/发帖数
信誉：
二 星
累计收入：
10元以下
研究技术还是对技术提升很大的。
回复(1) (0) 2025-12-30 20:04:31 [9楼]

  • 可比电脑 ：这种说法没错，这种还是很有必要的。

    2026-01-01 22:17:17
    回复
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
神医李
军衔：
◆◆
经验：225023/200000
发帖：
71/34113
◆◆
精华数/发帖数
信誉：
四 星
累计收入：
10000元以上
个性头衔：
点击取消显示
前面弄过在h81的主板上用m.2的硬盘

扫描二维码，安装到手机

随时随地看帖，还可查账领薪！
回复(1) (0) 2026-01-02 20:31:52 [10楼]
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
春枝
军衔：
大元帅
◆◆
经验：49196/50000
发帖：
81/49815
◆◆
精华数/发帖数
信誉：
累计收入：
10000元以上
这个还真有用。
回复(1) (0) 2026-01-05 08:44:01 [11楼]

  • 可比电脑 ：其实主要还是为了好玩，测试下实际的数据。

    2026-01-06 21:07:04
    回复
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
多边形电子
军衔：
大校
◆◆
经验：3808/5000
发帖：
0/2894
◆◆
精华数/发帖数
信誉：
二 星
累计收入：
10元以下
有时候折腾一下，技术就提升很快！
添加回复 (0) 2026-01-11 18:12:04 [12楼]
