台板南桥好坏判定 查看：279 | 回复：5 只看楼主 | 举报 | 收藏 (2)

机**66

军衔：: 大将军

◆◆
经验：24230/25000

发帖：: 4/25

◆◆
精华数/发帖数

信誉：: 五星

累计收入：: 2000元以上

客户送来一个主机，开机不显示
快速判定电源或主板
测量主板接口供电阻值正常

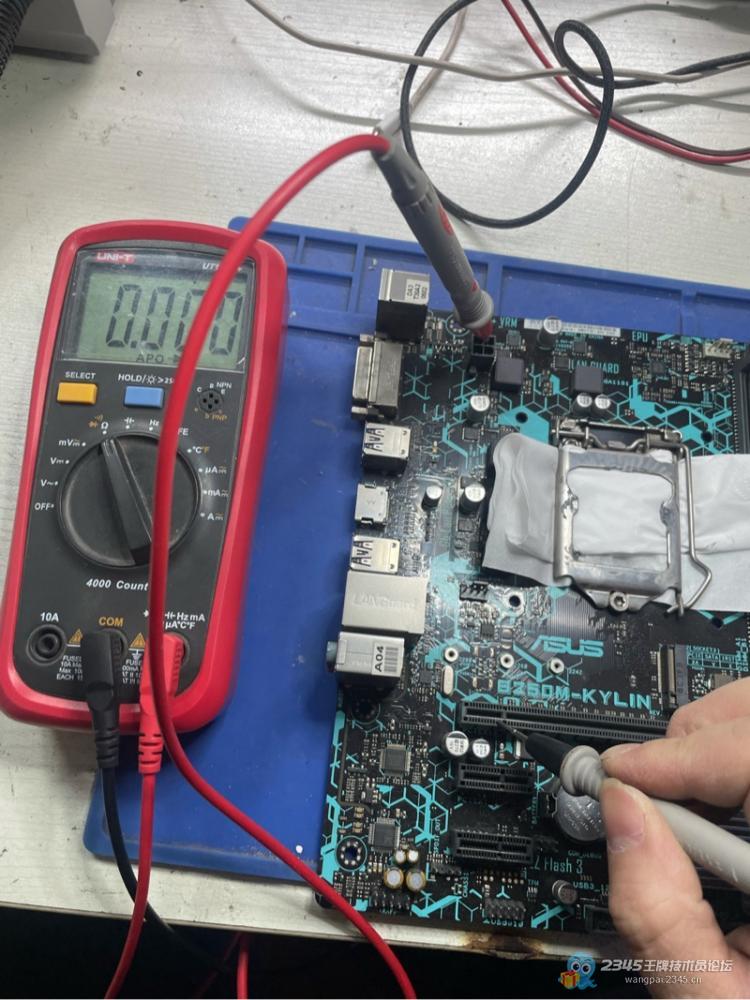

测量主板B10为短路故障锁定主板问题

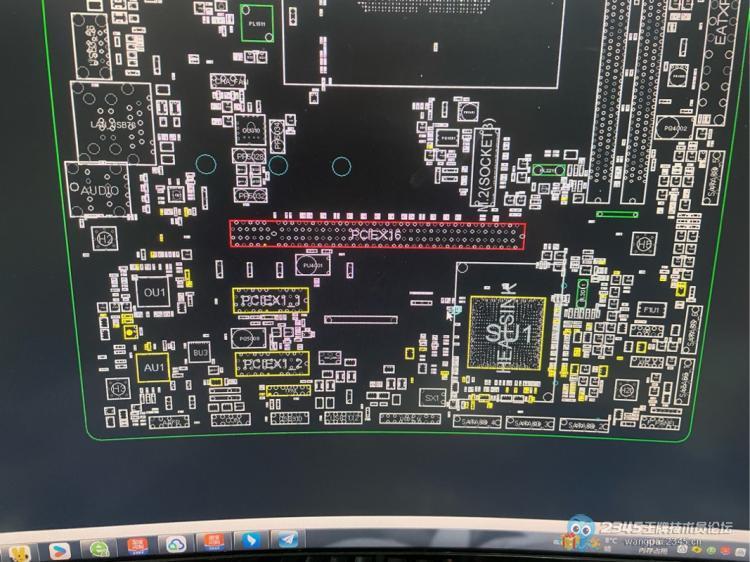

查看点位图，b10待机3.3v给南桥和其他芯片提供待机电压，要是维修需要测量南桥好坏，有无维修价值。下面是需要测量判断的图片

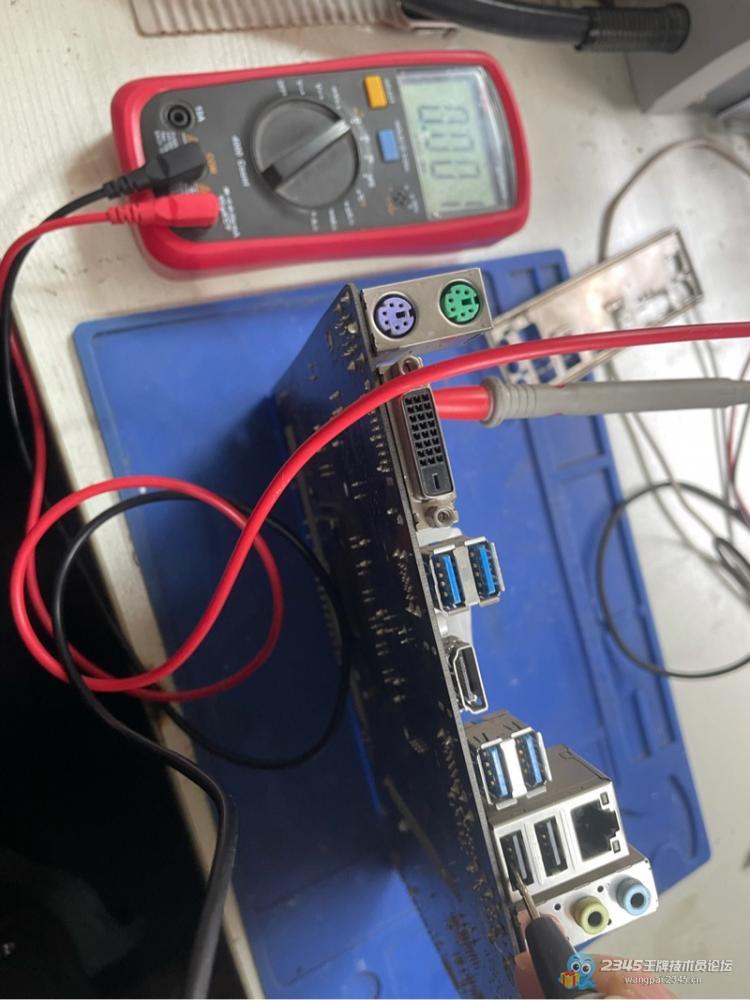

1.测量每个usb口中间的数据线，中间数据线是由南桥管理的，如果有电路证明南桥损坏

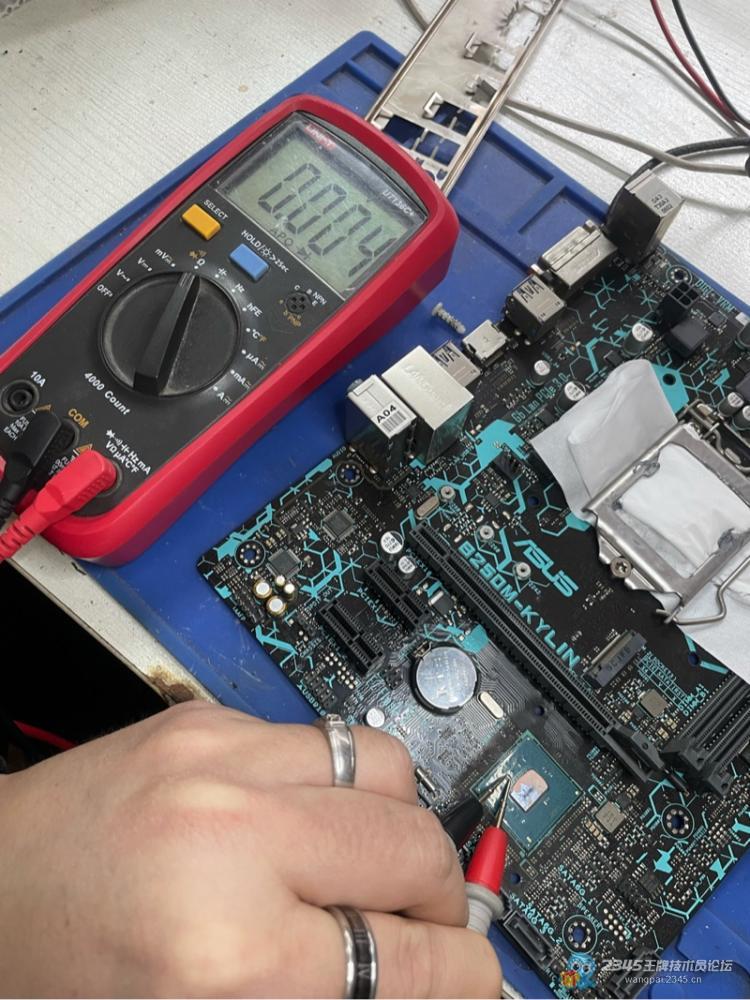

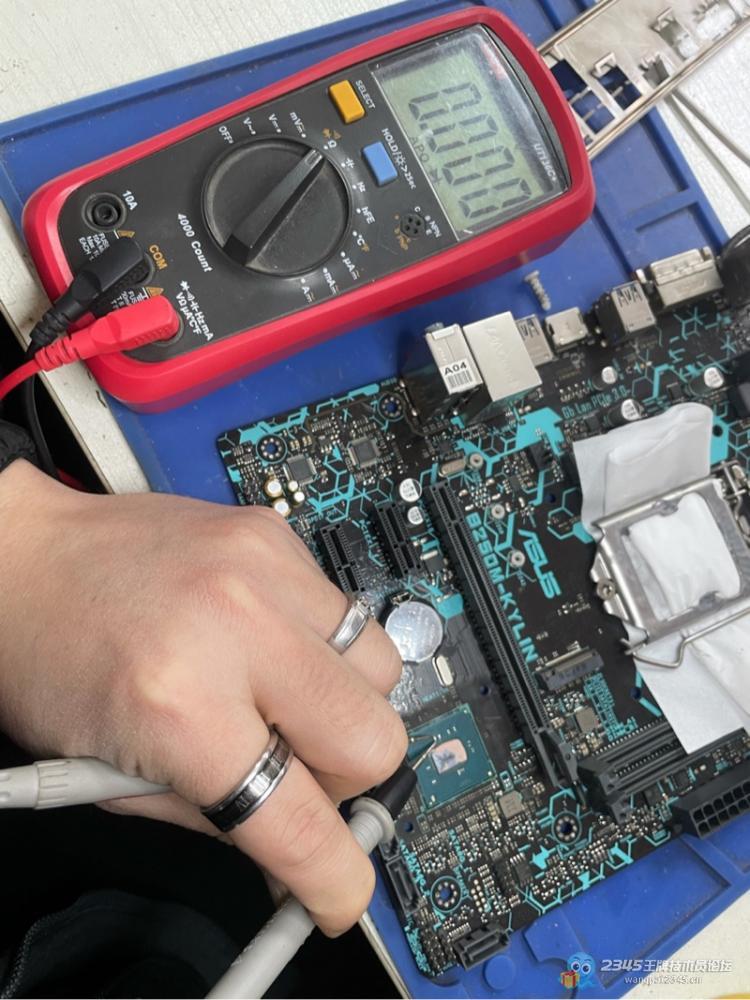

2.拆掉南桥散热，南桥上面有电容，电容直通南桥核心。正面每组都正反测量一下。全部嘟嘟响证明南桥内部有短路。
南桥损坏无维修价值台板南桥好坏判定

台板南桥好坏判定

台板南桥好坏判定

台板南桥好坏判定

台板南桥好坏判定

台板南桥好坏判定

台板南桥好坏判定

扫描二维码，安装到手机

随时随地看帖，还可查账领薪！

添加回复 (0) 2026-02-21 10:02:05 [1楼]

mo****71

军衔：: ◆◆
经验：91183/100000

发帖：: 0/3518

◆◆
精华数/发帖数

信誉：: 三星

累计收入：: 5000元以上

谢谢，不管会不会，先学习了

扫描二维码，安装到手机

随时随地看帖，还可查账领薪！

添加回复 (0) 2026-02-22 05:31:10 [2楼]

东升电脑1987

军衔：: ◆◆
经验：65069/100000

发帖：: 0/1236

◆◆
精华数/发帖数

信誉：: 五星

累计收入：: 10000元以上

不错，很认真

添加回复 (0) 2026-02-22 11:40:49 [3楼]

可比电脑

军衔：: ◆◆
经验：71411/100000

发帖：: 15/12168

◆◆
精华数/发帖数

信誉：

累计收入：: 10000元以上

手指上带的静电戒指比较显眼！

添加回复 (0) 2026-02-24 20:18:16 [4楼]

祥和电脑

军衔：: ◆◆
经验：97037/100000

发帖：: 28/12365

◆◆
精华数/发帖数

信誉：

累计收入：: 10000元以上

芯片级维修，点赞

添加回复 (0) 2026-02-25 13:35:58 [5楼]

春枝

军衔：: ◆◆
经验：52340/100000

发帖：: 81/50542

◆◆
精华数/发帖数

信誉：

累计收入：: 10000元以上

这么早就开工了？图什么啊！

添加回复 (0) 2026-03-05 16:48:05 [6楼]
