【年度技术精华大赏】外星人LA-9331P进水不触发维修  查看:2291 | 回复:22   只看楼主 | 举报 | 收藏 (3)
军衔:
元帅
经验:34197/35000
发帖:
2/133
精华数/发帖数
信誉:
零星
累计收入:
10000元以上

已获得 1000积分 奖励! 此主题由于“棒棒哒,多来论坛分享哦~”被超级版主镇远将军设置为精华帖!

1000
品牌:DELL 外星人

详细型号 没看



主板型号:LA9331p R1.0



故障现象:进水后不触发


闲扯几句哈,好久都没有发布新帖子了 ,今年我本人就像是DJ一样,万事都堆在了我自己个身上了,处理各种事情,忙的焦头烂额,但也在今年结婚了~~祝我们幸福吧 哈哈

言归正传,这一次接的外星人笔记本,客户家的毛孩子 撒了一波咖啡在上面,然后跟我说要是进的水 自己就能搞定,我想了半天要不要给他修 ,最不喜欢这样的人,他自己都给拆完了就给我留了一个螺丝,也省得我拆了,打开发现不是太严重 ,待机35V 完了,然后呢还有待机




处理了一下之后 待机5V非常的稳定 然后我测量到 3V 的时候,电压只有3.1V左右
不正常,偏低,之前也没上示波器,并联了一个电容,稍微上来一点3.3
以为 好使了呢,按下开关键 依然是 没有反应,无奈了,只能 上示波器了,才发现没有波形,可是没有波形 为什么 有电压出现呢,疑惑不解,纠结了好半天 ,测得G级 发现上管G 短路了 ,我又重新焊了一下 QFN好了,在测量 3V正常的3.4左右 波形也出来了,应该是我之前焊完压连焊锡了。。。
等这一切搞完了以后,触发了,电流嗷嗷 的跑,我以为好了,这个本子拆装太难受,还得先拆散热,我就直接装好了,装上以后一开机,嘀~嘀~嘀~嘀~嘀~嘀~嘀~,漂亮!!! 七声BJ没开机,直接搞了一个BIOS搞进去,结局很悲惨还是七声


搞得我心力憔悴,又拆了一遍这顿测电压 挨个电感测量

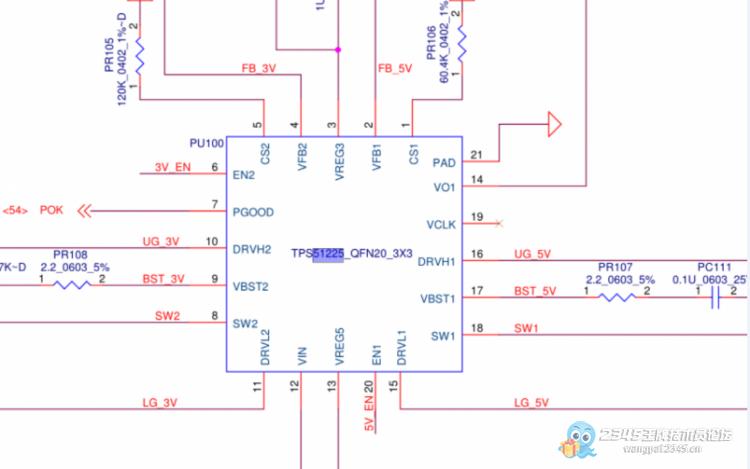

找到PL301这个电感的时候,只有0.45的电压,测波形还有点,这个电压是给桥的1.05V电压,转换后去到了好几个地方,手里没有TPS51212,在料板上找到了一个51211的,对比了一下引脚一样的,装上测试果然。。。。。成功了电压正常了,装好一根内存 ,上电测试四声BJ~~~不信邪 在重新开一次,妥妥的八声BJ,换内存换内存插槽,花式插各种试 都白搭,我把原机的BIOS 又给刷回来了,在上电,脚丫子的 开机了。。。 维系到此也就告一段落了,图少是因为我忘记拍照了 只能用电路图了 ,过后想起来发个帖子


总结一下:
就是小心使得万年船,胆大心细,按照流程来没错。

虽然先软件 后硬件 大家都知道,但是有些时候修道走头无路的时候再刷回原来的BIOS 会有惊喜哟~ 先给自己比个ye





添加回复 (0) 2020-08-19 10:30:08 [1楼]
军衔:
大元帅
经验:44157/50000
发帖:
0/230
精华数/发帖数
信誉:
五 星
累计收入:
5000元以上
牛 厉害
添加回复 (0) 2020-08-19 13:37:36 [2楼]
镇远将军
[超级版主]
军衔:
经验:2010169/200000
发帖:
0/4901
精华数/发帖数
信誉:
三 星
累计收入:
100元以上
很棒的技术分享!欢迎常来论坛交流
添加回复 (0) 2020-08-19 13:55:44 [3楼]
军衔:
经验:51448/100000
发帖:
1/2164
精华数/发帖数
信誉:
累计收入:
10000元以上
个性头衔:
点击取消显示
技术达人,赞一个。
添加回复 (0) 2020-08-19 16:10:29 [4楼]
军衔:
经验:70904/100000
发帖:
0/32205
精华数/发帖数
信誉:
五 星
累计收入:
5000元以上
非常好啊!!!
回复(1) (0) 2020-08-19 16:39:05 [5楼]
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
军衔:
经验:111272/200000
发帖:
0/5505
精华数/发帖数
信誉:
累计收入:
10000元以上
感谢分享经验!
添加回复 (0) 2020-08-19 20:31:48 [6楼]
军衔:
元帅
经验:33383/35000
发帖:
0/7
精华数/发帖数
信誉:
三 星
累计收入:
1000元以上
这么牛逼,活该你修电脑

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2020-08-19 22:16:09 [7楼]
军衔:
经验:78026/100000
发帖:
0/1451
精华数/发帖数
信誉:
累计收入:
10000元以上
论坛就缺技术流。佩服

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2020-08-19 22:33:31 [8楼]
军衔:
中校
经验:3062/3240
发帖:
0/23
精华数/发帖数
信誉:
累计收入:
10000元以上
技术员 我也研究下

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2020-08-20 00:13:10 [9楼]
军衔:
经验:70904/100000
发帖:
0/32205
精华数/发帖数
信誉:
五 星
累计收入:
5000元以上
非常好啊!!!
添加回复 (0) 2020-08-20 08:27:21 [10楼]
军衔:
经验:64214/100000
发帖:
0/1241
精华数/发帖数
信誉:
五 星
累计收入:
2000元以上
个性头衔:
点击取消显示
这个帮,赞!

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2020-08-20 08:49:19 [11楼]
军衔:
经验:138533/200000
发帖:
1/14543
精华数/发帖数
信誉:
五 星
累计收入:
10000元以上
个性头衔:
真正的技术贴越来越少
添加回复 (0) 2020-08-20 09:42:10 [12楼]
军衔:
经验:50041/100000
发帖:
0/23
精华数/发帖数
信誉:
四 星
累计收入:
10000元以上
怎么学电路啊万用表都不会用的我

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2020-08-21 20:25:54 [13楼]
军衔:
大元帅
经验:36096/50000
发帖:
0/146
精华数/发帖数
信誉:
五 星
累计收入:
5000元以上
学习了

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2020-08-22 06:25:03 [14楼]
军衔:
大将军
经验:22535/25000
发帖:
0/9
精华数/发帖数
信誉:
五 星
累计收入:
5000元以上
哦??现在地球有外星人了??还能修??

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2020-08-22 06:43:44 [15楼]
军衔:
安南将军
经验:15108/20000
发帖:
0/1712
精华数/发帖数
信誉:
三 星
累计收入:
1000元以上
努力推广赚钱

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2020-08-22 09:47:36 [16楼]
军衔:
上校
经验:3626/3770
发帖:
0/51
精华数/发帖数
信誉:
四 星
累计收入:
50元以上
你懂这些电感电容的原理吗

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2020-08-22 13:23:27 [17楼]
军衔:
经验:94694/100000
发帖:
0/12107
精华数/发帖数
信誉:
五 星
累计收入:
10000元以上
最不喜欢这样的人,他自己都给拆完了就给我留了一个螺丝
添加回复 (0) 2020-09-17 09:51:23 [18楼]
军衔:
御封将军
经验:15615/20000
发帖:
0/1453
精华数/发帖数
信誉:
三 星
累计收入:
2000元以上
这样的大神  东北区域 有没有呢.真想根着学习学习..哈哈.
添加回复 (0) 2020-09-18 03:05:56 [19楼]
军衔:
少校
经验:2457/2750
发帖:
0/2
精华数/发帖数
信誉:
二 星
累计收入:
10元以下
这种软件设计

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2020-12-19 17:37:43 [20楼]
军衔:
经验:64050/100000
发帖:
1/2391
精华数/发帖数
信誉:
五 星
累计收入:
10000元以上
不触发?

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2020-12-28 19:29:52 [21楼]
军衔:
少将
经验:5725/7000
发帖:
0/33
精华数/发帖数
信誉:
五 星
累计收入:
10000元以上
上管短路还能出电压 还有上电之前没打阻值 这可不是好习惯

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2021-03-10 23:16:48 [22楼]
军衔:
经验:91518/100000
发帖:
0/5228
精华数/发帖数
信誉:
五 星
累计收入:
5000元以上
技术无止,高科技儿,咱不懂啊
添加回复 (0) 2021-03-11 11:28:31 [23楼]
