今天傍晚接到一个客户送来的联想商用17寸显示器,故障原因为通电一闪屏就不亮了!

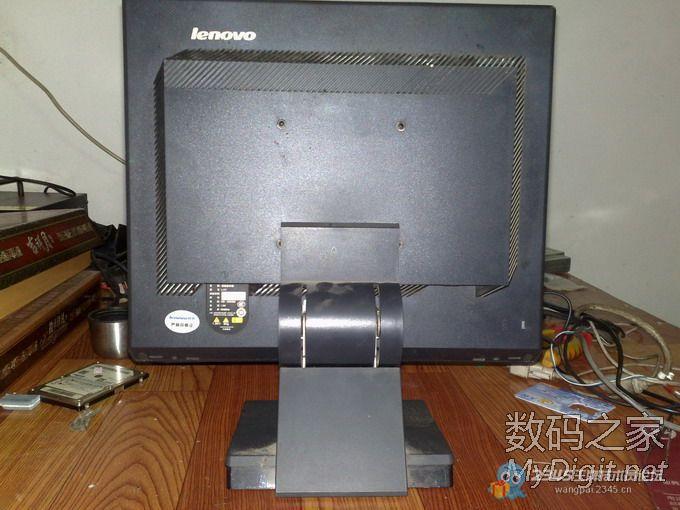

显示器背面,是2008年的机器联想的商用的还不错是,使用了12年了!

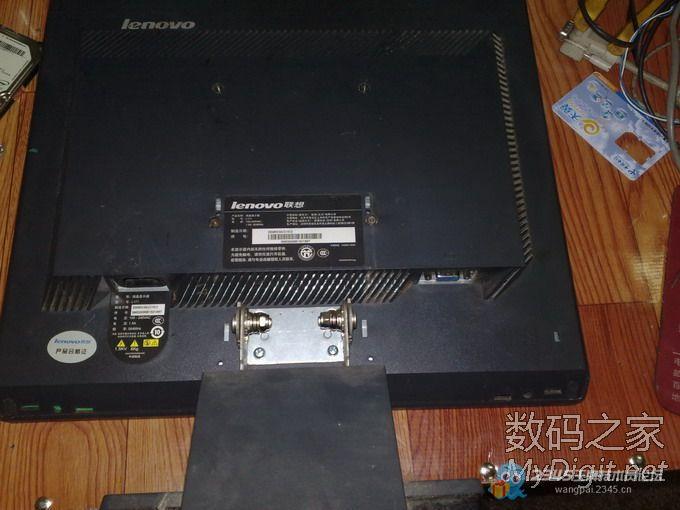

拆开底座装饰盖然后开始开拆了


图片:4.jpg[删除]


全家福,正面、背面和液晶屏,液晶屏还带了这么大一块屏蔽板难怪显示器这么重了




大家看看质量怎么样刚刚的现在的显示器少有这么好的屏蔽的了




拆下的液晶屏


电源板和驱动板高压板是一体的,这个也不多见,一般是电源板和高压板一体的多见一些






拆下来的主板,大家看到亮点了吗?



把亮点放大一点,大家可以看到吧!4个25V 470UF的电容爆了,还有一个16V680uf的也爆了

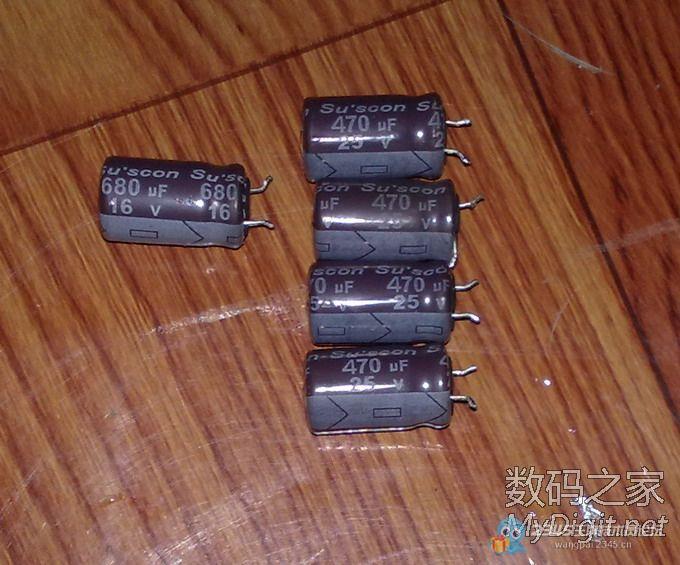

就是这上面5个家伙的错

还是这5个家伙,我给换上的是25V 1000UF和 16V 2200UF的蓝宝石电容这样更耐压。

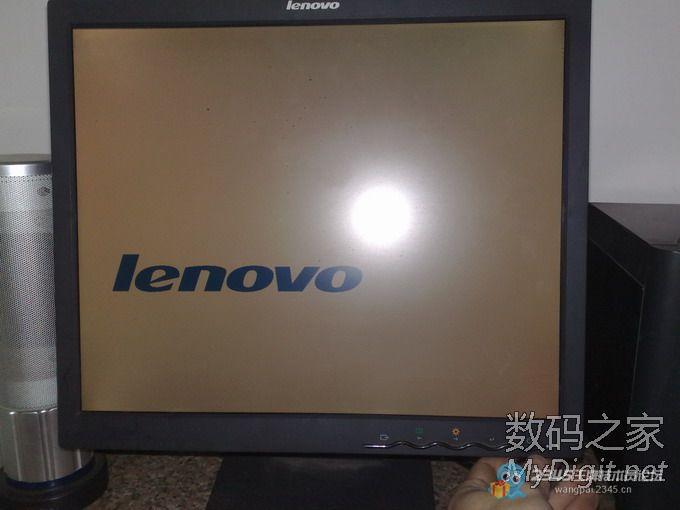

装好后通电测试OK了



继续测试了一个多小时,没有问题了!通知客户拿机器去!



添加回复 (0) 2020-10-18 07:47:20 [1楼]
军衔:
经验:56200/100000
发帖:
2/448
精华数/发帖数
信誉:
累计收入:
10000元以上
本人同时在2345和数码之家发帖,所以图片有人家的LOGO,绝对原创!
添加回复 (0) 2020-10-18 07:48:29 [2楼]
军衔:
元帅
经验:26242/35000
发帖:
0/208
精华数/发帖数
信誉:
三 星
累计收入:
1000元以上
17还修啥子,推新的

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2020-10-18 10:20:46 [3楼]
军衔:
经验:96828/100000
发帖:
1/301
精华数/发帖数
信誉:
五 星
累计收入:
10000元以上
个性头衔:
这种屏最近遇到好多坏了,这种屏用没意思。新款录像机这个屏带不了。
添加回复 (0) 2020-10-19 19:21:51 [4楼]
军衔:
元帅
经验:32348/35000
发帖:
0/38
精华数/发帖数
信誉:
五 星
累计收入:
5000元以上
电容爆啦

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2020-10-19 22:10:50 [5楼]
军衔:
大元帅
经验:44422/50000
发帖:
0/14
精华数/发帖数
信誉:
四 星
累计收入:
2000元以上
爆这么多电容才坏,这显示器也算蛮牛的。敢问楼主修好收费多少?

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

回复(1) (0) 2020-10-20 06:39:40 [6楼]
  • 百佳 :80呵呵!再多不敢收了,一台二手的17寸显示器也就100-120左右出!

    2020-10-20 07:58:02
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
军衔:
大将军
经验:21590/25000
发帖:
0/400
精华数/发帖数
信誉:
三 星
累计收入:
100元以上
良心工匠!
添加回复 (0) 2020-10-20 08:26:14 [7楼]
军衔:
经验:68683/100000
发帖:
0/6341
精华数/发帖数
信誉:
累计收入:
10000元以上
产品耐用

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2020-10-20 09:06:45 [8楼]
军衔:
大元帅
经验:47605/50000
发帖:
0/180
精华数/发帖数
信誉:
二 星
累计收入:
500元以上
支持你,多发技术贴

扫描二维码,安装到手机

随时随地看帖,还可查账领薪!

添加回复 (0) 2020-10-20 09:16:11 [9楼]
军衔:
大元帅
经验:41937/50000
发帖:
0/22
精华数/发帖数
信誉:
五 星
累计收入:
5000元以上
这是小白贴啊
