HP M126卡纸卡一般解决思路  查看：476 | 回复：5   只看楼主 | 举报 | 收藏 (1)
二虎子
军衔：
◆◆
经验：96991/100000
发帖：
87/16147
◆◆
精华数/发帖数
信誉：
五 星
累计收入：
10000元以上
个性头衔：
接客户一台HP  M126激光一体机，卡纸。 每张纸都卡，定影出来三分之二卡住，机器报E02. 换定影组件无效，后来经过仔细观察，放入原稿带圆形图案复印出来是椭圆形的，由此可以确定是电机转速的故障，拆下盖板，发现电机驱动板上的一个场效应管击穿，更换后故障排除。

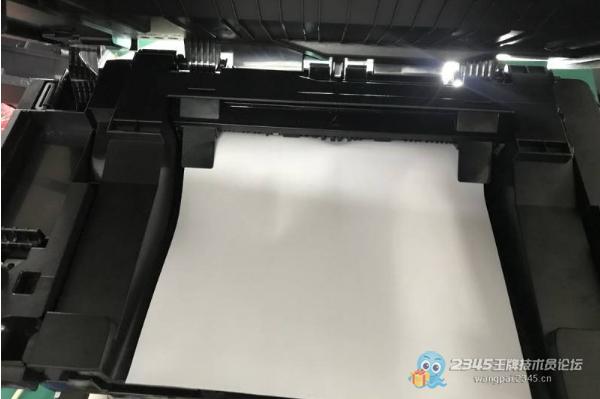

1.卡纸位置图



2.复印品图案变形图


3.故障解决图



添加回复 (0) 2024-02-29 11:31:03 [1楼]
神医李
军衔：
◆◆
经验：197846/200000
发帖：
71/27960
◆◆
精华数/发帖数
信誉：
四 星
累计收入：
10000元以上
个性头衔：
点击取消显示
电路板的维修比较麻烦，能修这个不简单
回复(1) (0) 2024-02-29 18:15:59 [2楼]
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
二虎子
军衔：
◆◆
经验：96991/100000
发帖：
87/16147
◆◆
精华数/发帖数
信誉：
五 星
累计收入：
10000元以上
个性头衔：
点击取消显示
你想不到吧，居然能是它的问题
添加回复 (0) 2024-03-01 14:10:01 [3楼]
春枝
军衔：
元帅
◆◆
经验：25336/35000
发帖：
80/43118
◆◆
精华数/发帖数
信誉：
累计收入：
10000元以上
电机驱动板上的一个场效应管击穿
回复(1) (0) 2024-03-01 16:32:22 [4楼]

  • 二虎子 ：说的太对了，所以要 好好掌握这些才好

    2024-03-03 10:54:24
    回复
  1. 添加回复
  2. 添加回复
  3. 提交 还可以输入140个字
伊简然
军衔：
◆◆
经验：50538/100000
发帖：
44/23250
◆◆
精华数/发帖数
信誉：
累计收入：
10000元以上
可以确定是电机转速的故障
添加回复 (0) 2024-04-07 17:41:02 [5楼]
技术宅007
军衔：
元帅
◆◆
经验：26598/35000
发帖：
5/18233
◆◆
精华数/发帖数
信誉：
三 星
累计收入：
2000元以上
驱动板上的一个场效应管击穿
添加回复 (0) 2024-05-11 15:03:34 [6楼]
