15.6寸杂牌笔记本无待机电流不触发维修 查看：90 | 回复：3 只看楼主 | 举报 | 收藏

齐齐死

军衔：: ◆◆
经验：94872/100000

发帖：: 11/1618

◆◆
精华数/发帖数

信誉：: 五星

累计收入：: 5000元以上

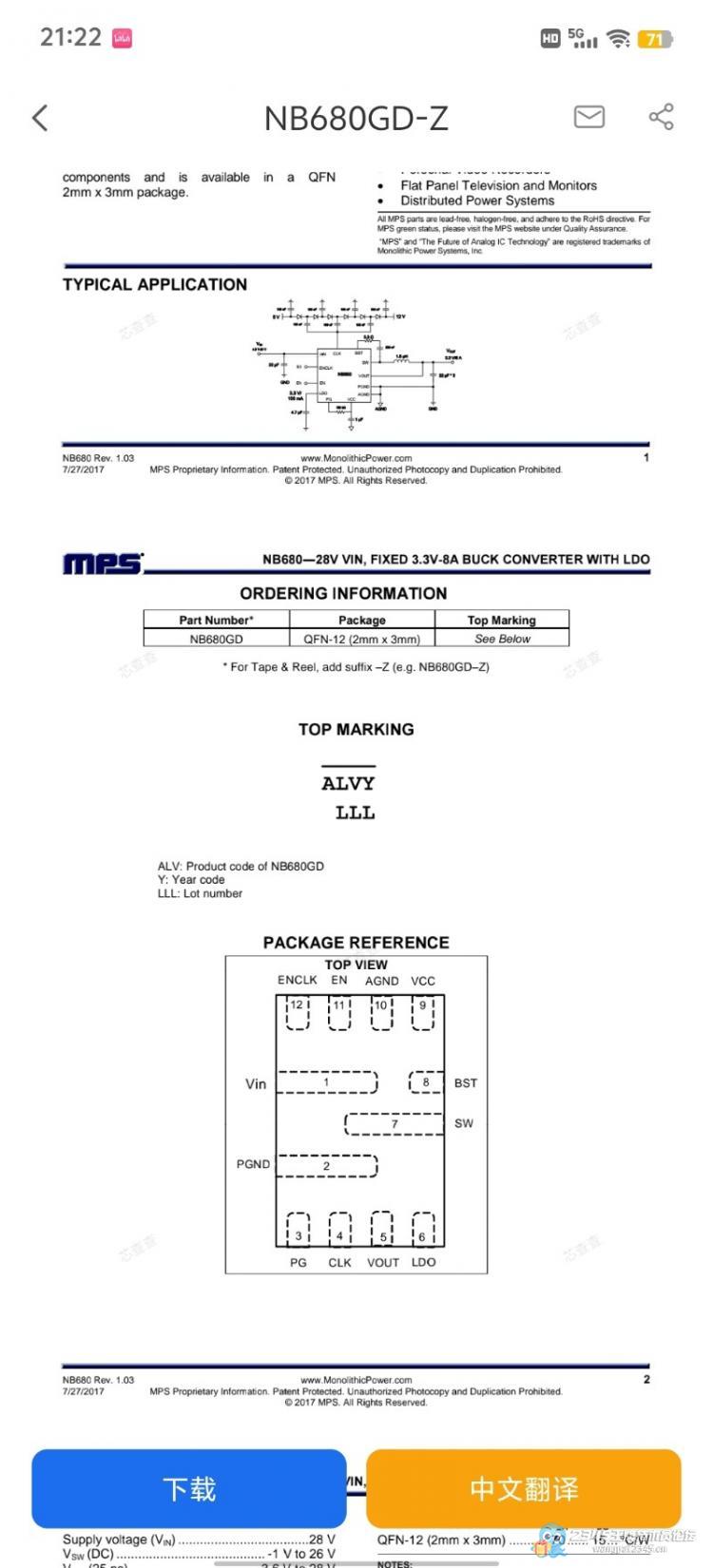

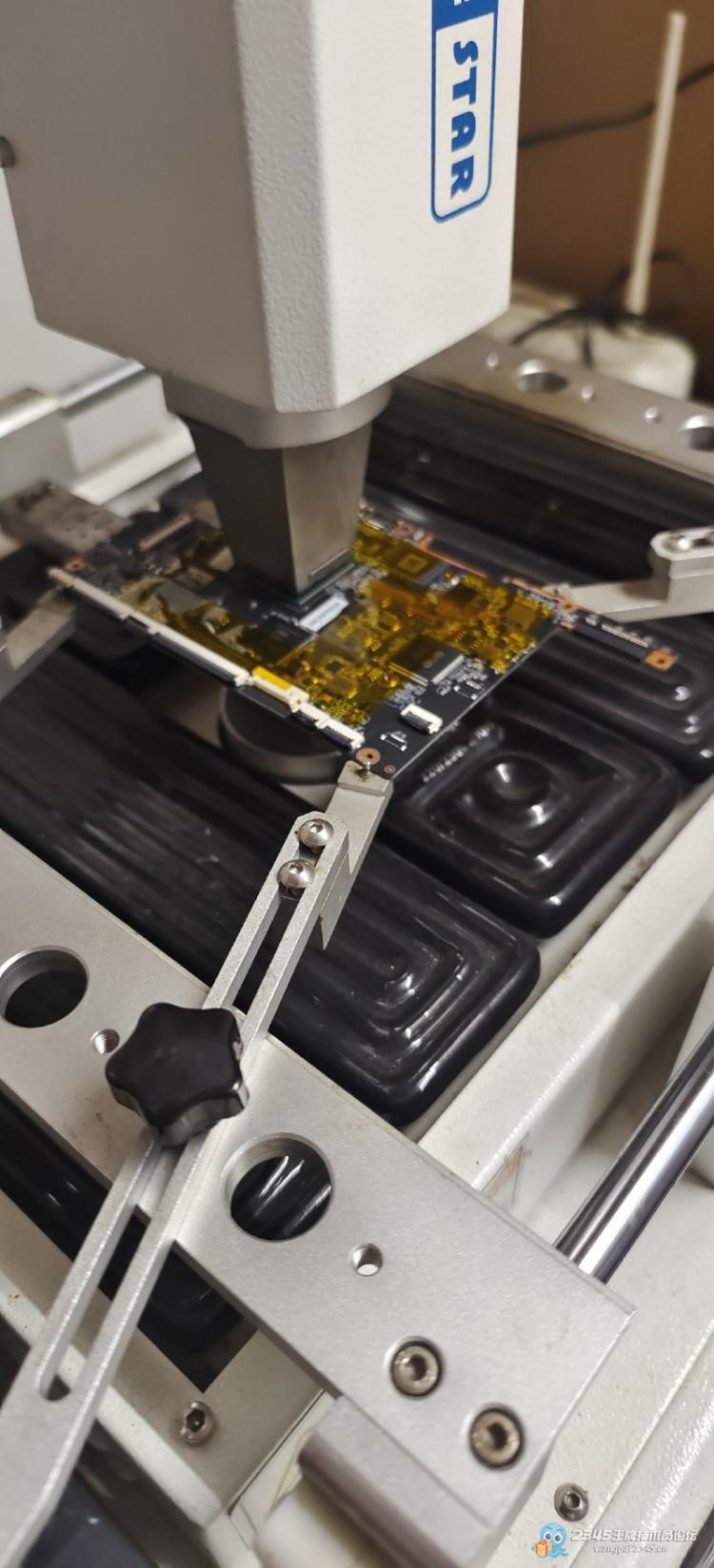

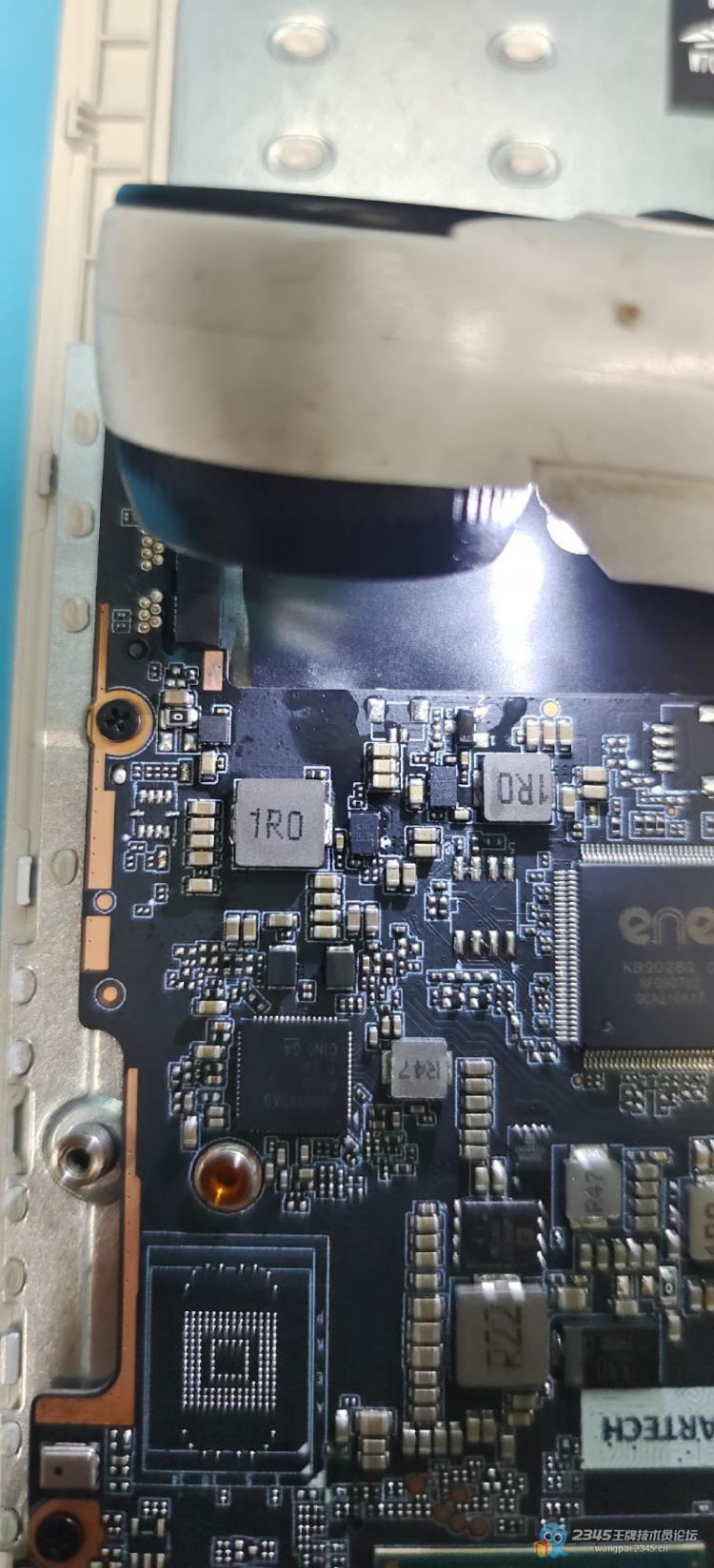

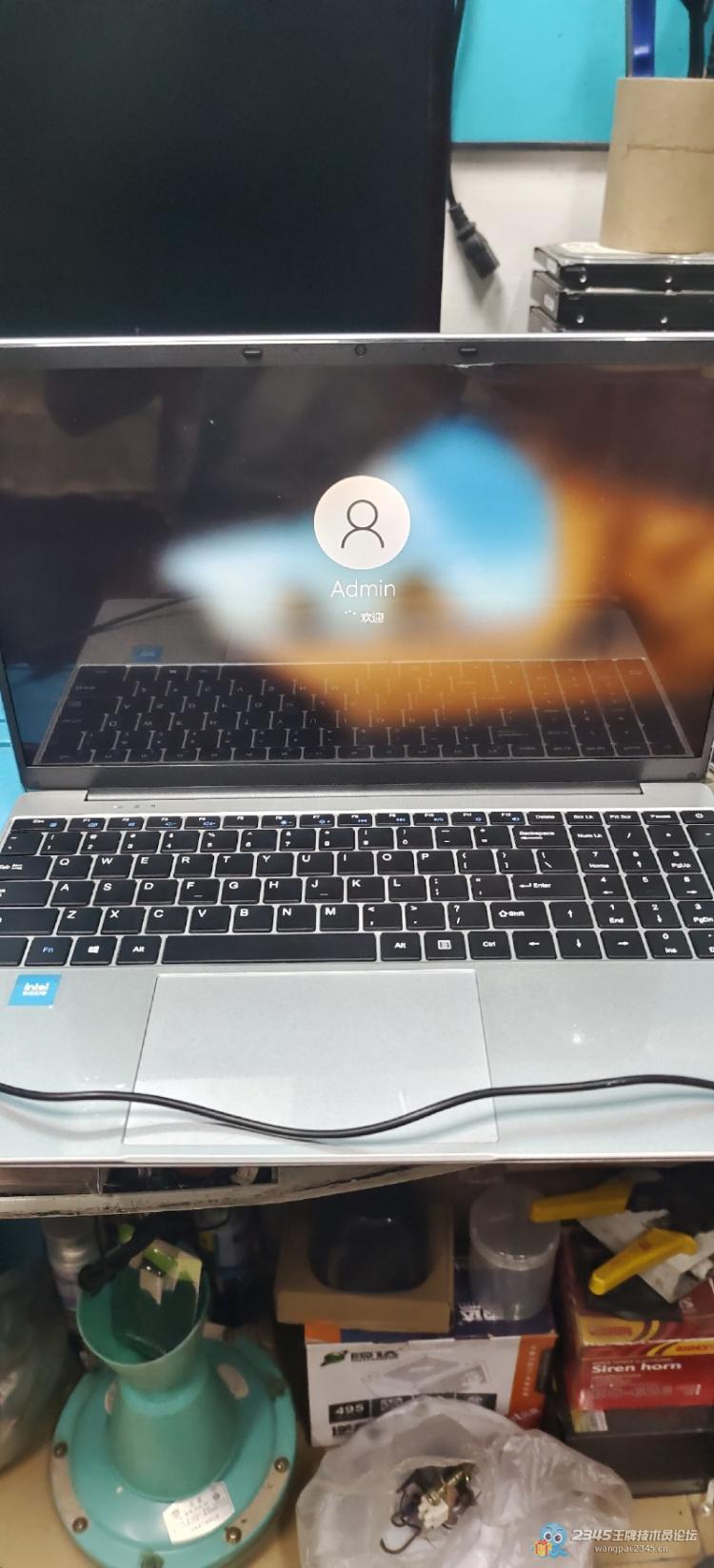

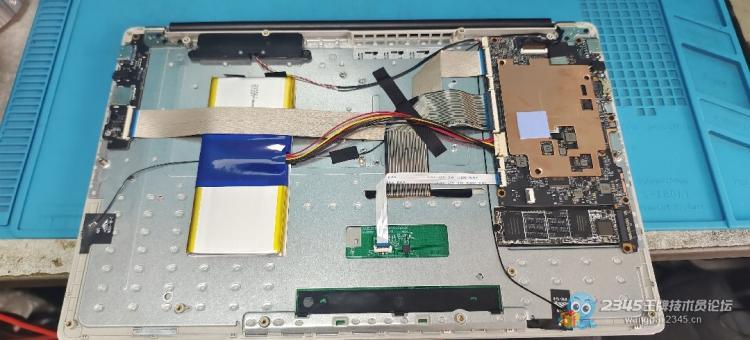

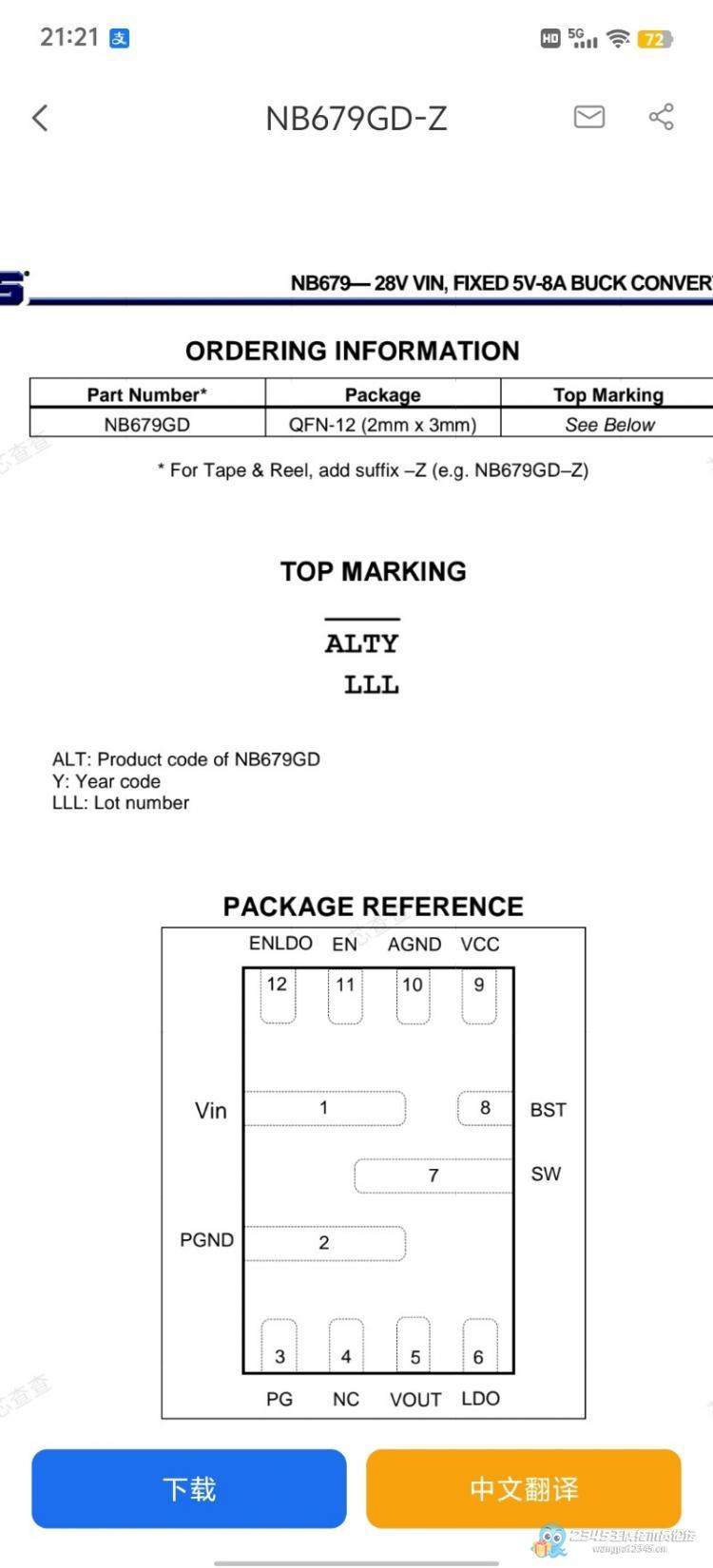

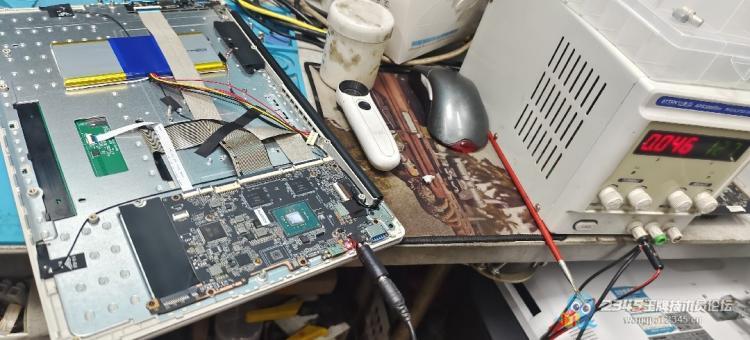

15.6寸杂牌笔记本无待机电流不触发维修，可调电源待机电流0000。测量各个大电感供电打阻值正常，上电测量大电感供电3.3V和5V待机电压没有，系统供电电压12V正常和9.6V进入电源管理BQ715芯片产生19V输出等等其他的3.6V，5.3V电压出来。ENE KB9028Q c\带程序EC芯片测量所有脚位没有电压输入和输出，测量5V待机电路的NB679GD-Z（ALTR）和3.3V待机电路的NB680GD-Z（ALVR）。两个IC供电VlN脚输入9.6V，VCC脚输入3.6V。LDO脚5.3V输出，电压都是正常的。不产生3.3V和5V待机电压出来。从待机电路一直跑线路测量找到一个FA7603OTR（7603）电源管理IC负载开关，测量是否短路和阻值。再上电测量7603电压有没有出来，不知道什么原因。上电之后待机电流正常0046，测量5V和3.3V电压正常，测试键盘开机键针脚3.3V正常。然后断电加焊7603-ALTR-ALVR芯片，再上电开机正常。开机进入系统测试，使用10分钟之后自动断电。又拆开主板加焊处理器芯片，再进入系统测试。反复烤机是否正常，测试1个小时正常。维修总结：杂牌机无纸图参考，小主板不好修……。
