【技术精益求精】2TB西数移动硬盘集成USB3.0硬核维修  查看：1381 | 回复：38   只看楼主 | 举报 | 收藏 (8)
可比电脑
军衔：
◆◆
经验：59242/100000
发帖：
13/5770
◆◆
精华数/发帖数
信誉：
累计收入：
5000元以上

已获得 150点经验 奖励！ 此主题由于“很具有参考价值，加精鼓励！”被王工电脑维修设置为精华帖！

150

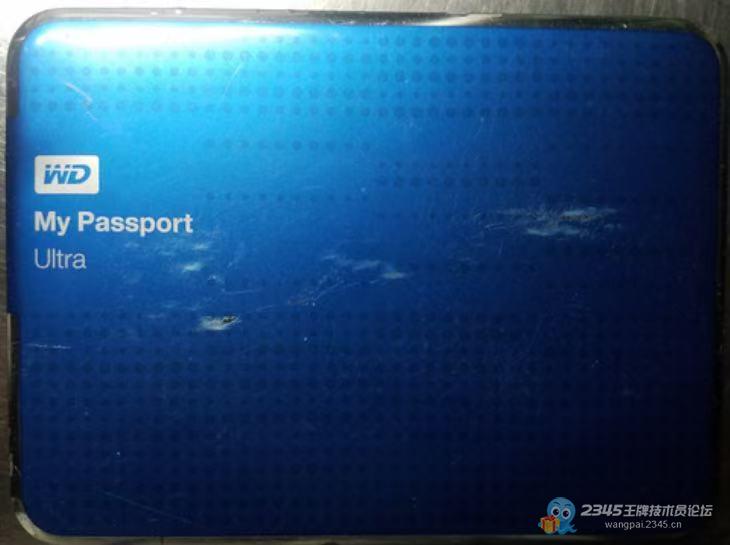

前面有一个客户，移动硬盘摔了一下，后来在我这里补差价680重新买了一个USB3.0的移动硬盘。其实是说补差价，原则上就是白PIAO。样子比较老气的2T My Passport Ultra

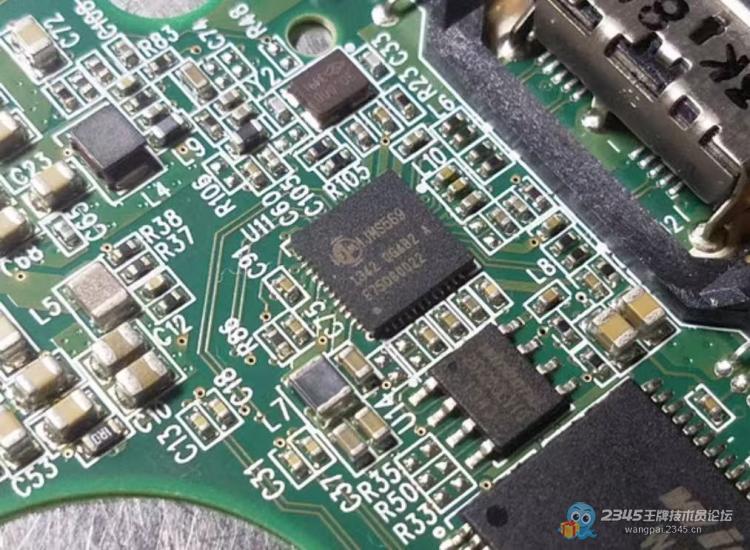

主要故障：05有100+且扫描出坏道，电路板上集成了JMS569主控 输出USB3.0

使用vic反复擦除刷新坏道区域使其进G表，由于这块盘集成的转接模块只相当于接了个易驱线 因此可以使用WDR进行G转P操作。

最后修到了这个水平由于这块地方写入不会出错，因此无法触发重映射机制，但是读取这块区域01便会不断上涨基本只能靠sf解决。

TREX必须要SATA接口 因此需要换板，接下来就是重点 如何不用换ROM芯片即完成换板操作

进入WDR 右键选择要备份ROM的目录。读写备份先。


点读出即可备份rom

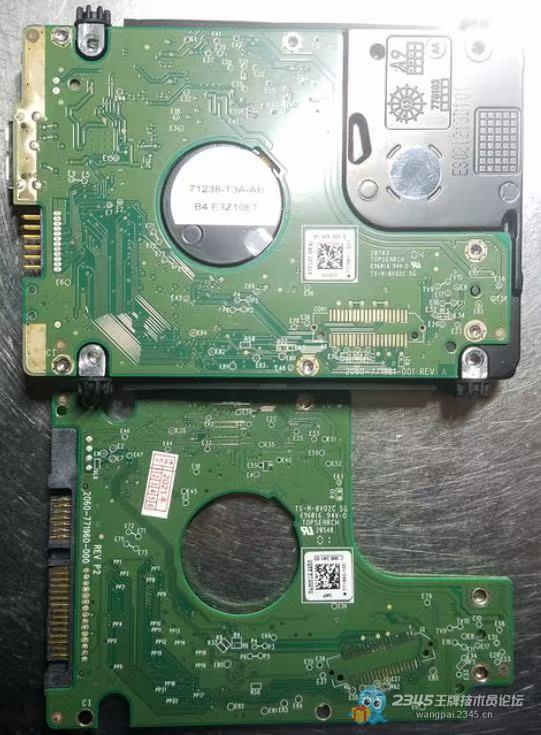

这块盘的型号是WD20NMVW 电路板号771961-001 对应SATA板号771960-000

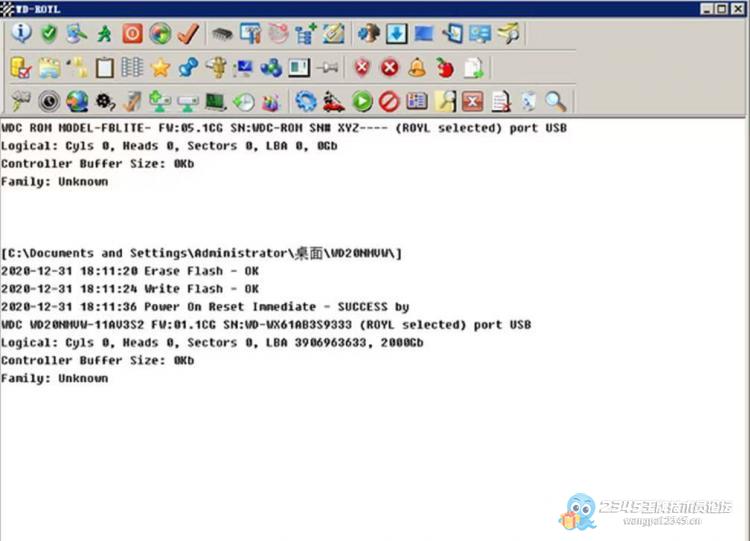

换板后接上易驱线待WDR识别出设备后进入ROYL终端 此时只能认板（ROM） 进入读取ROM用的窗口点写入，选择备份的.bin文件 写入后右键直接复位，再点击识别硬盘，识别出型号即成功换板

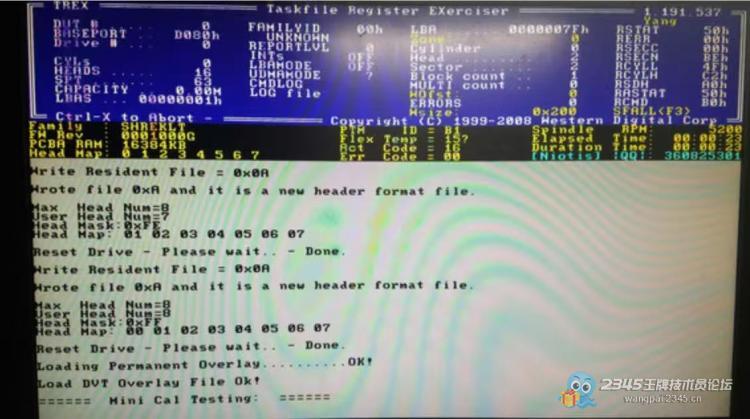

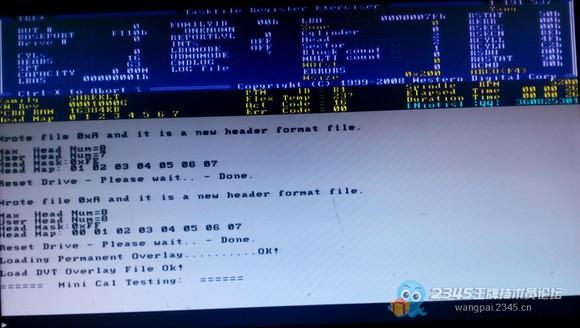

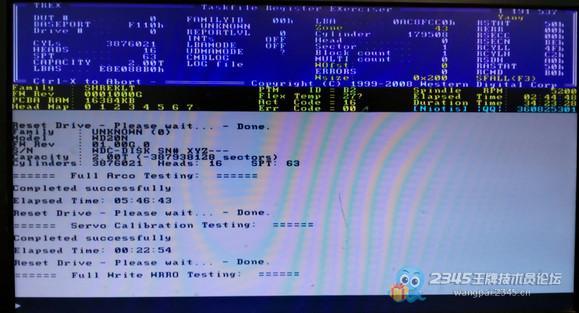

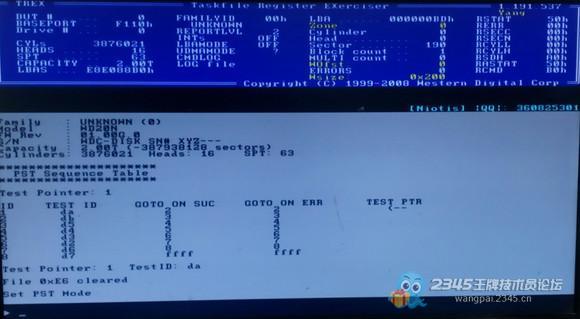

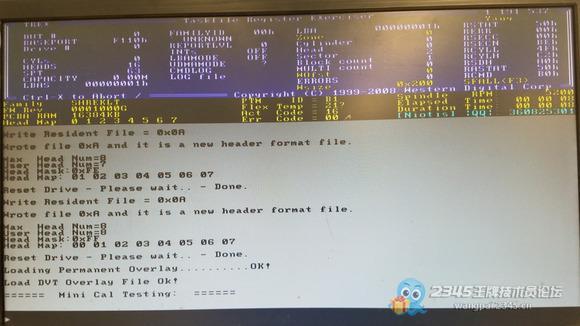

接下来就是进入TREX选择家族WD20NMVW家族是SHREK_LT，有8个头

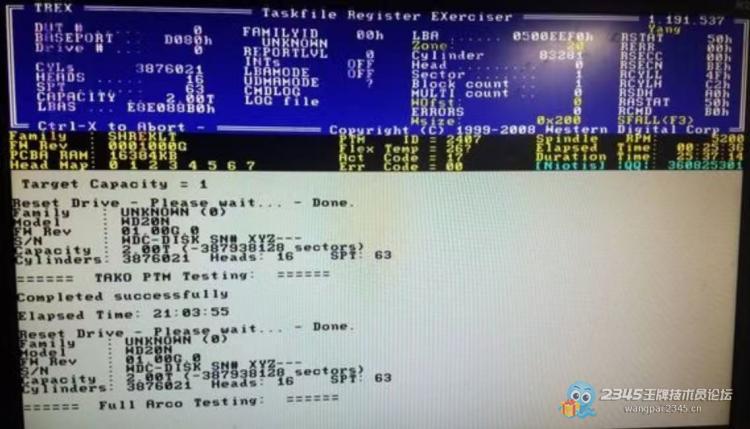

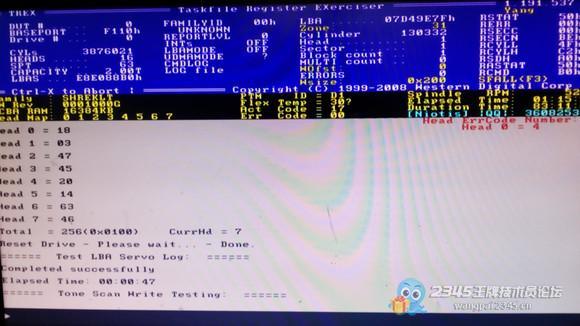

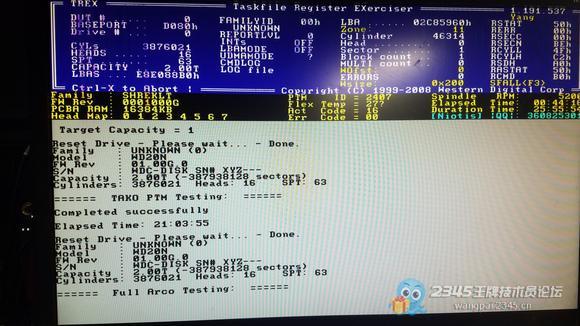

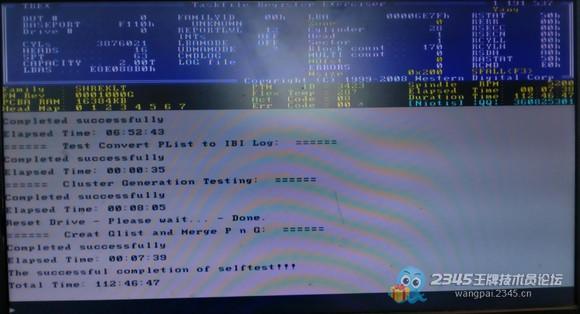

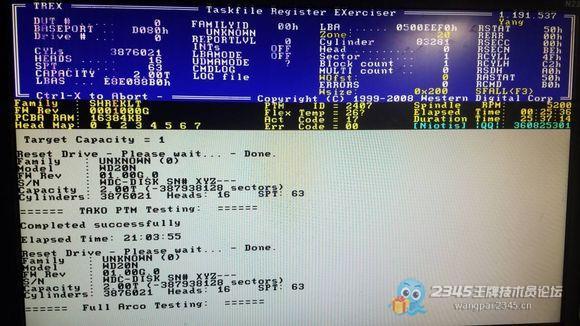

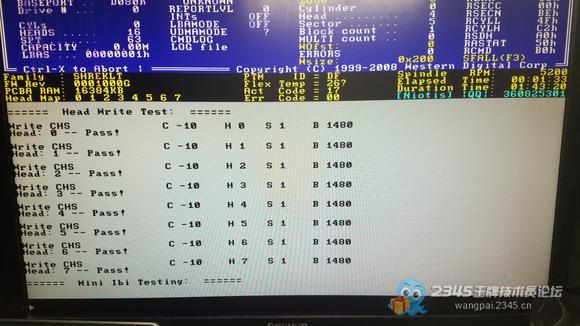

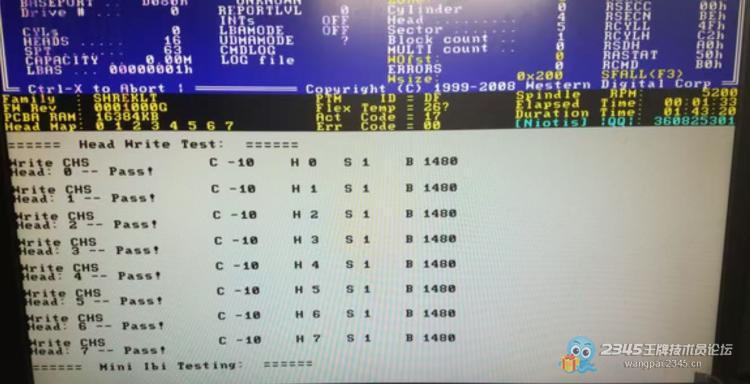

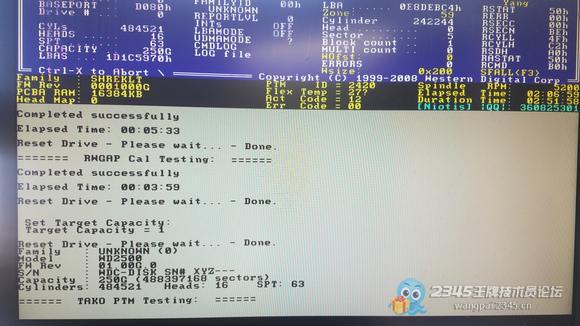

目前已完成两个半小时的测试，8个节点均已通过，正推进后续流程。此前有个流程耗时超20小时才成功，中途曾遭遇卡死——时间停滞、LBA无响应，当时便暂停操作，打算放置一晚观察。
次日清晨发现仍处于卡顿状态，遂决定重启测试。考虑到此前仅开启0节点时能顺利通过该步骤，为节省时间，此次重启仅保留0节点运行，目前已全部跑完。

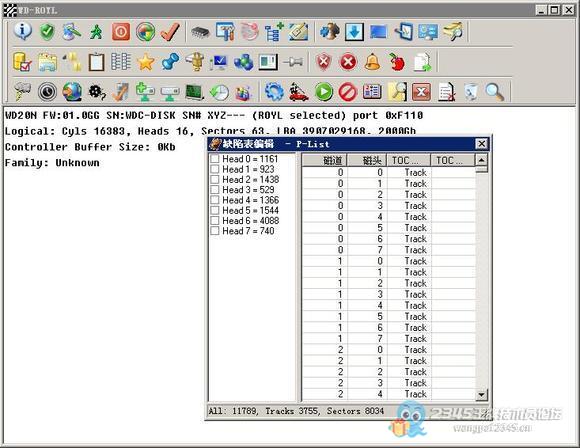

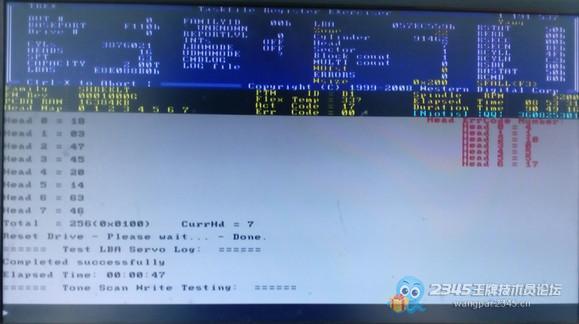

看P表6头明显体质不好

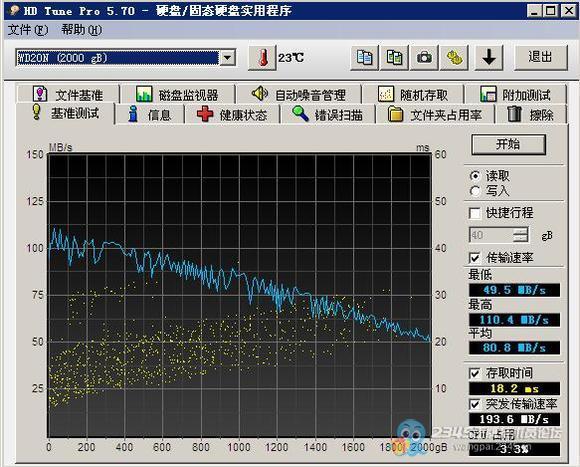

曲线这么抖有可能是适配的问题 但勉强能用vic扫完坏道之后发个曲线

虽然曲线不大漂亮，但是移动硬盘存储数据还是没有问题的，这种还是能值不少的的呢！总算一顿操作猛如虎，还是没有白白浪费时间和电费。
