今天比较空闲，把前面一台HP笔记本主板维修分享给大家！

一、机器故障表现

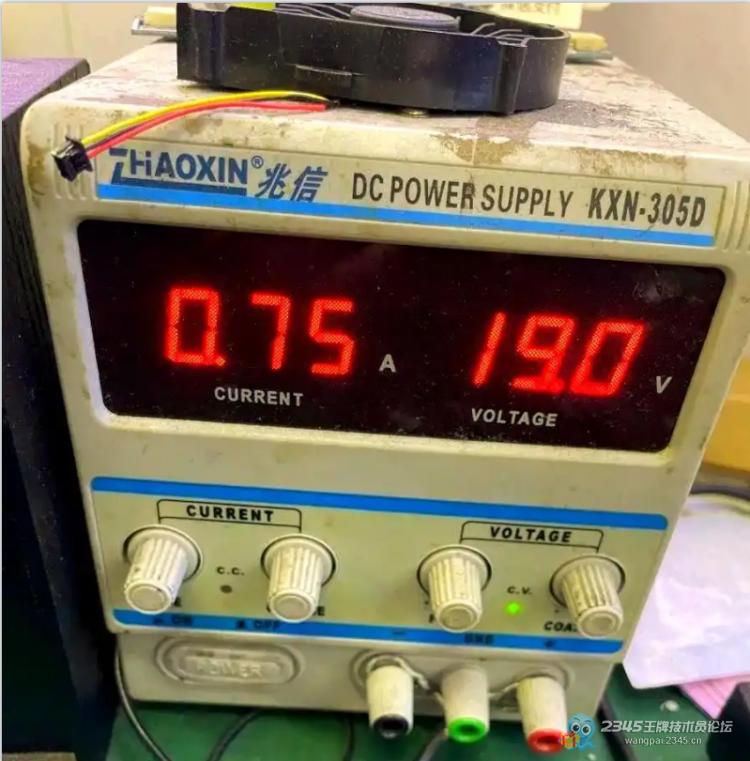

本次维修机型为TPN-Q173，该机型此前常见故障为待机充电无法进系统、待机短路（需换南桥）或不显示（需刷BIOS）。但本次故障独具特殊性：插电开机后电流升至0.75A-1.1A，屏幕始终无显示，仅大写灯闪烁。结合过往维修经验，此类“不显示+大写灯闪”问题多通过刷BIOS解决，故障初步判断难度不大，报价后随即拆机，主板外观无明显异常。

二、初步判断与维修尝试

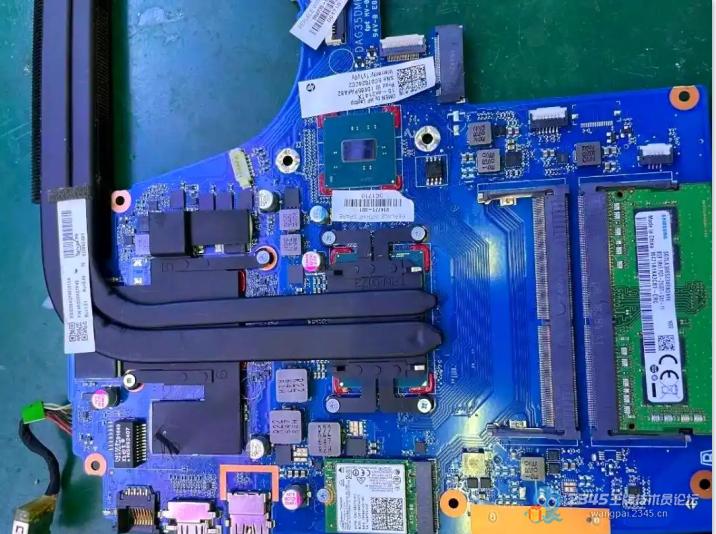

拆机后检查机身，无进水、烧糊痕迹，优先沿用常规维修方案——刷BIOS。分别尝试自主合成的BIOS文件及淘宝采购的原厂BIOS，刷写后故障均未改善。常规操作失效后，启用图纸与点位图展开精细化排查，初步排除硬件显性故障，将方向锁定为“BIOS程序读取相关软故障”，核心检测目标聚焦BIOS芯片第二脚的读操作动作。
三、深入排查与问题定位

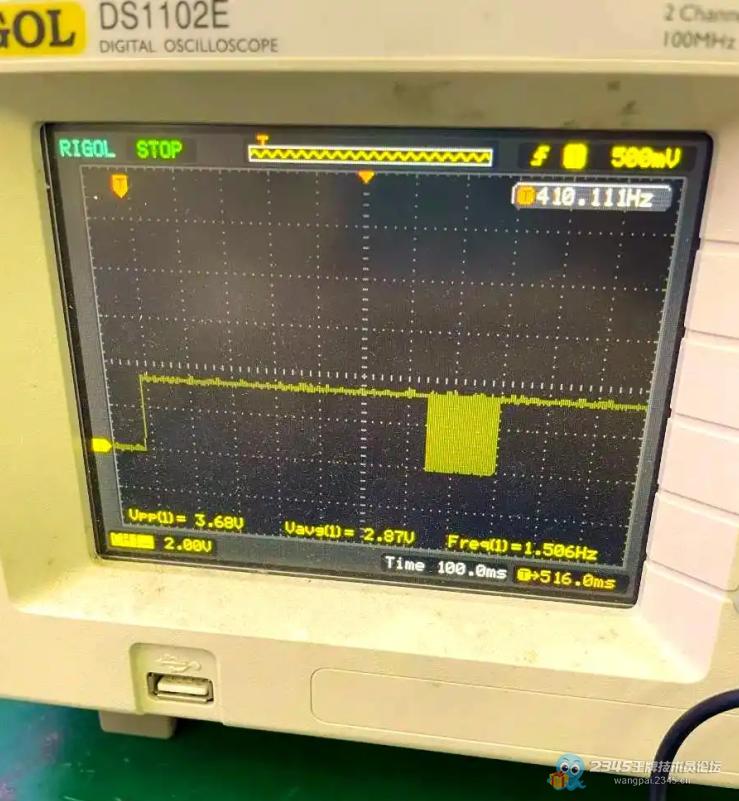

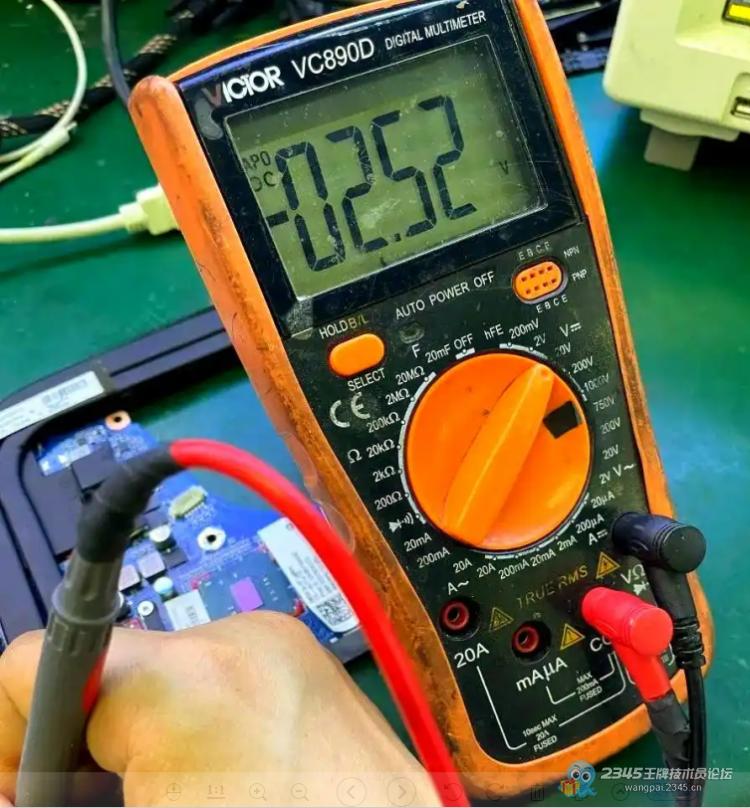

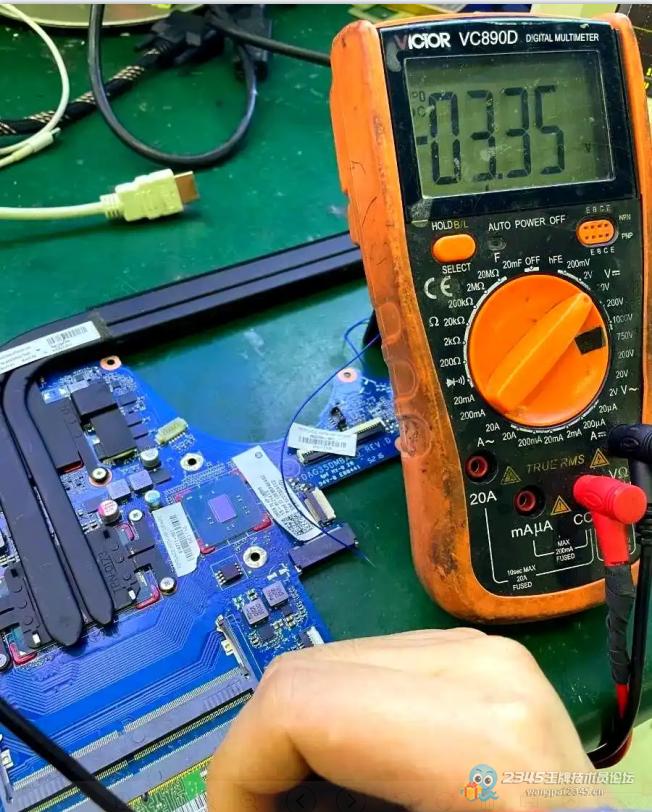

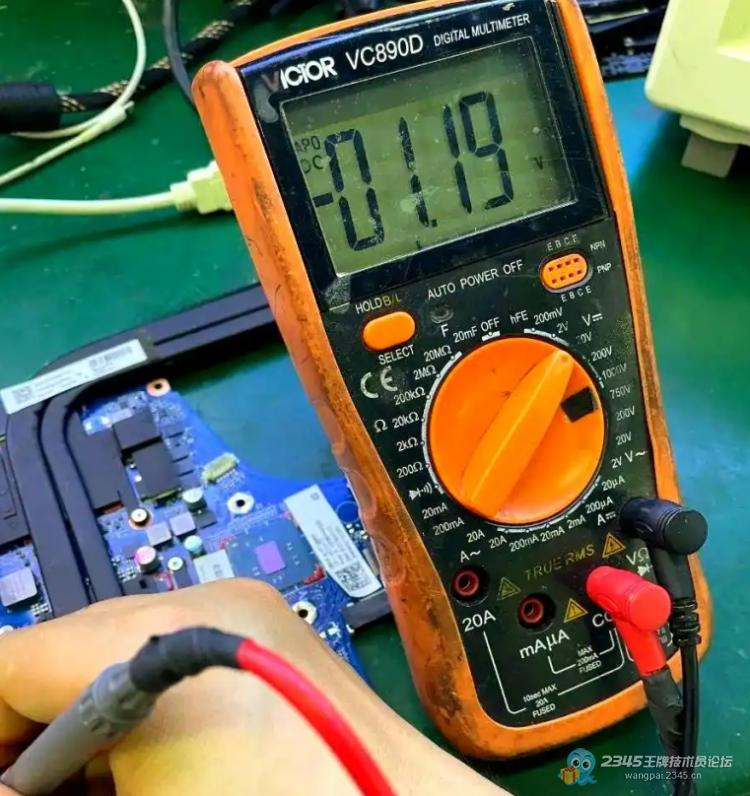

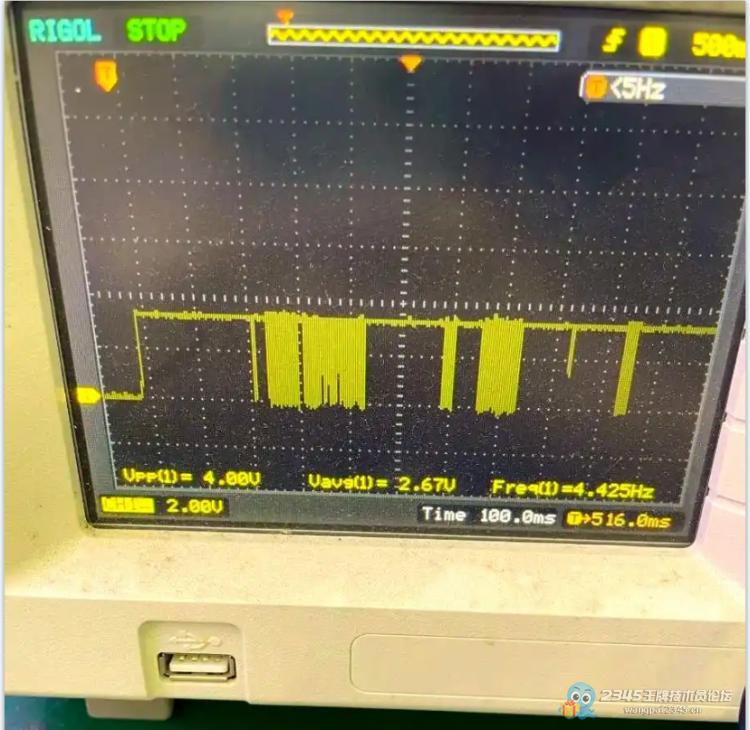

通过波形检测，确认BIOS芯片读操作正常，说明CPU已启动并成功读取程序。按流程，程序需加载至内存完成自检，因此下一步重点检测内存读取动作。经测量，内存1.2V主供电、2.5V辅助供电及3.3V SPD供电均正常，更换并清洁内存后故障仍存在，排除内存本身故障。

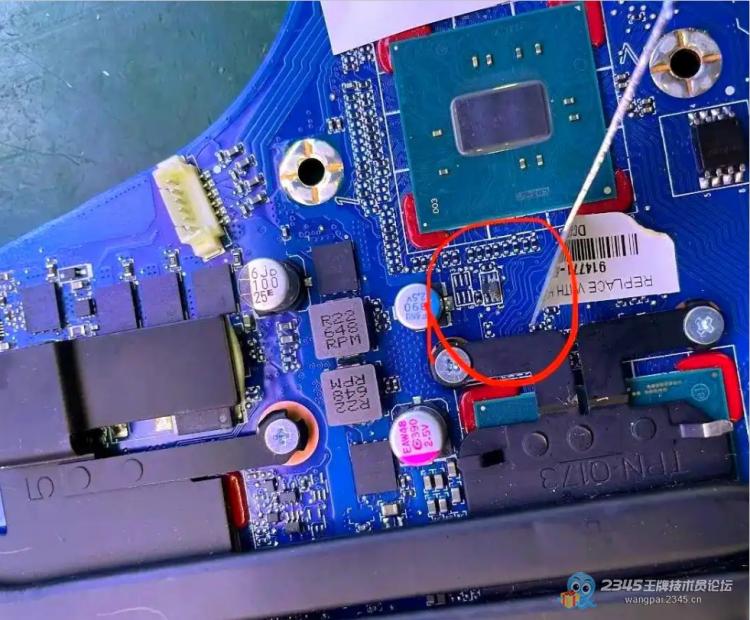

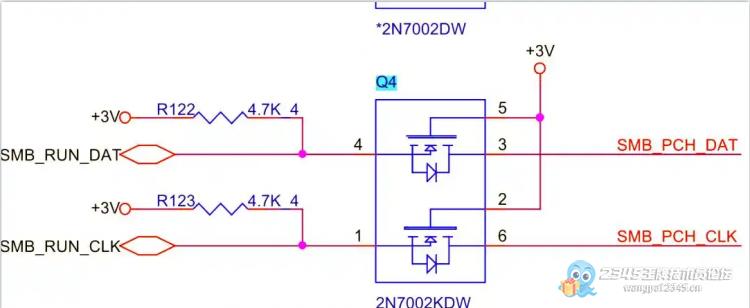

进一步分析，内存自检失败可能源于SM总线（系统管理总线）的时钟或数据线断线。查阅点位图发现，内存SM总线与Q4双MOS管相连，该元件被标签遮挡。撕开标签后，直观发现Q4双管已腐蚀，这正是导致总线通信中断、内存无法自检的核心症结。

四、最终故障解决

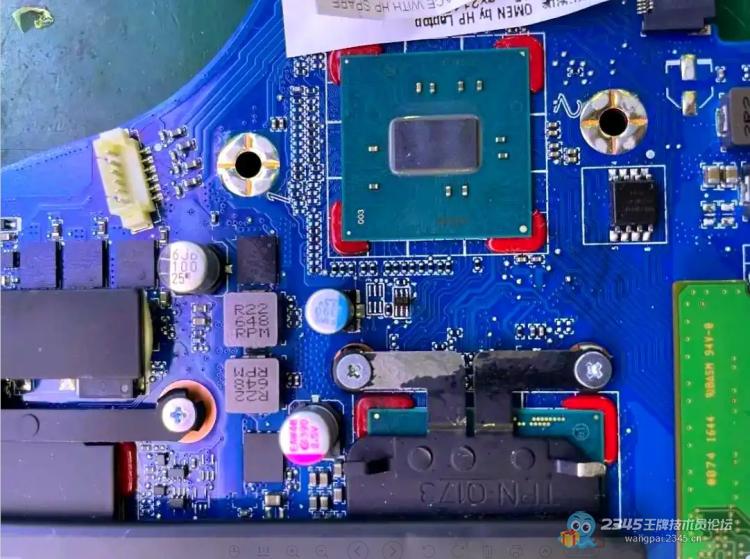

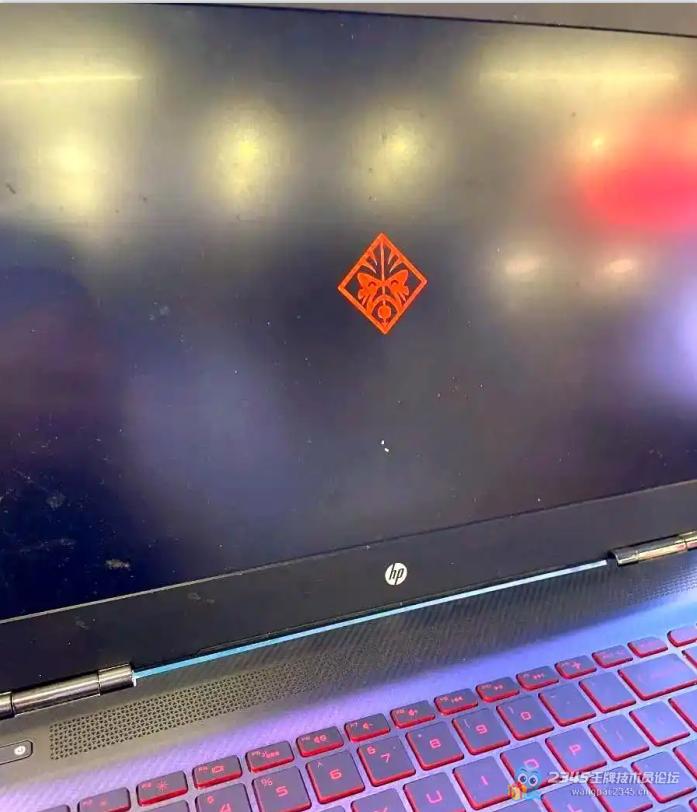

无需额外检测，直接从料板筛选同规格双MOS管替换腐蚀元件，同时对周边关联电阻进行补焊加固。重新开机测试，内存自检正常，屏幕成功点亮，机器恢复正常运行。此次维修曾短暂怀疑CPU故障，最终通过点位图精准定位到隐藏在标签下的腐蚀元件，且论坛下载的图纸点位、自主合成的原厂BIOS均验证可用，故障彻底解决

笔记本还是维修比较麻烦了。
