前面出了2篇西数小硬盘320G和500G维修详细案例，因为6，7，8，9旺季，我没有太多时间写另外的西数硬盘维修案列，现在今天进入了9月22日，今天凌晨起来就开始写论坛了。最近2天修了一个1TB西数叠瓦盘，分享给各位大哥！

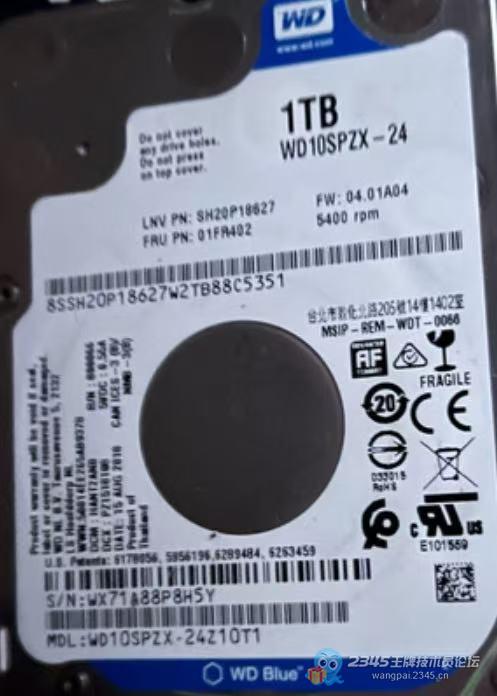

这个是给客户升级笔记本固态硬盘的时候，捡到一片硬盘识别显示全感叹号的一个西数WD10SPZX单碟（电路板带锁的叠瓦盘），我初步认为是因为主控锁定，这种如果不用专业PC3000维修，难度极大，但是作为技术员的我们，特别是我对成千上万个西数硬盘的维修经验，肯定都不是用的那种几万的专业工具，而是追求免费的才是最好的技术。于是购买800066解锁板，还是用我的TREX免费工具硬核维修。

首先进行故障判断：首先硬盘正常通电，我上机后进入MHDD，初始无法识别，经几分钟等待与尝试才成功检测到硬盘，随即按F8读取SMART信息。数据显示，01项计数达数十万，05与C5项计数超两千，显然并非简单的“逻辑坏道”（校验错误）。当我尝试扫描时，硬盘直接报错“RECAL FAIL”并掉盘。

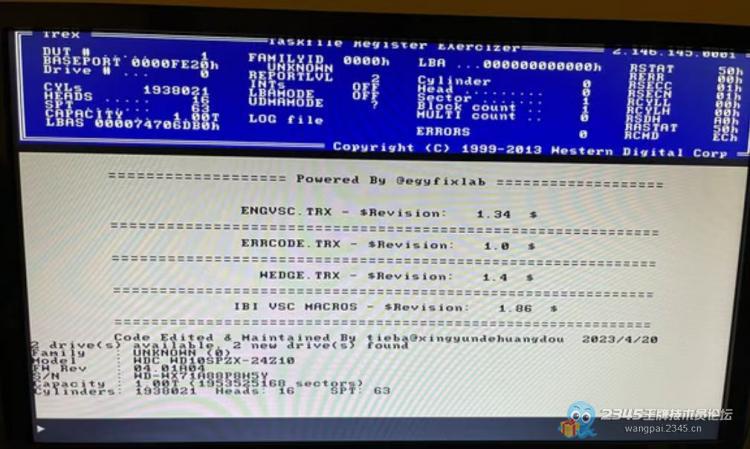

之后反复通电，抓住一次认盘机会进入DOS版TREX，输入DID指令查看硬盘基本信息。起初我怀疑是磁头损坏，修复希望渺茫，但DID结果显示“家族ID无法读出、硬盘型号读取不完整”，这让我意识到问题可能出在固件上。进一步观察硬盘声音：起转后无敲盘或划盘声，不认盘时会反复复位，认盘后则正常上电旋转，由此推测大概率是固件故障或固件区存在坏道。

为验证猜测，我尝试读取2F模块，长时间无反应后提示超时；接着读取01模块，直接报错0x4F10并掉盘，印证了此前关于固件问题的判断。如下图

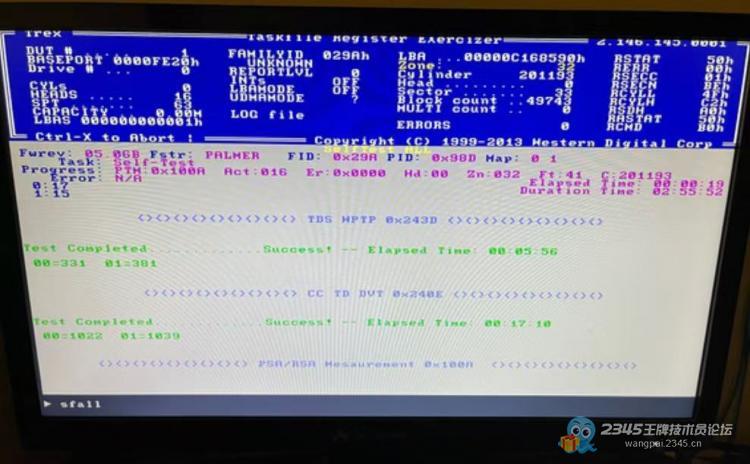

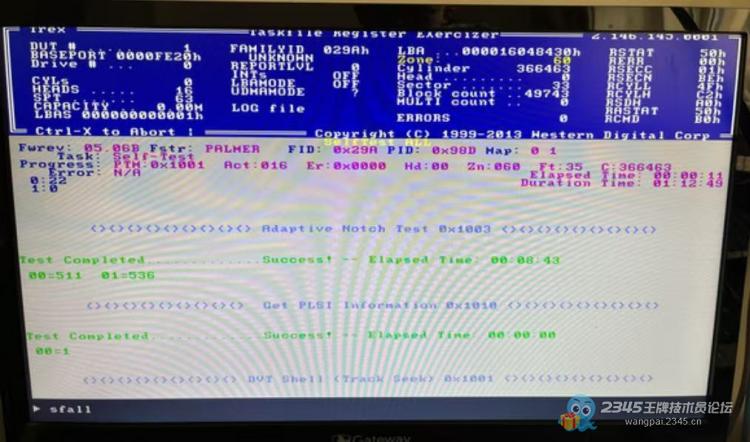

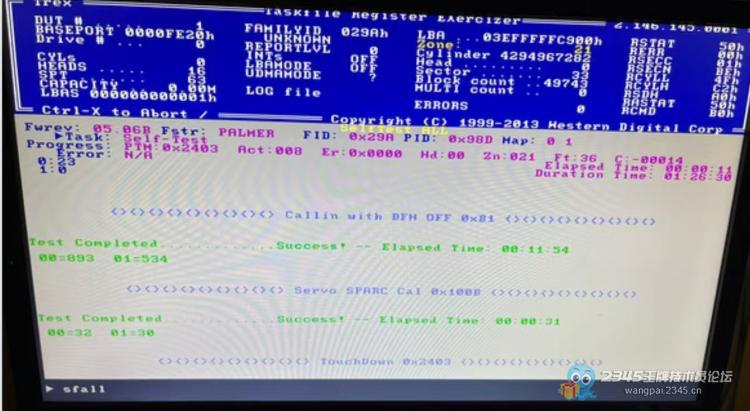

再次捕捉到硬盘认盘时机后，我立即输入“sfall”指令查看硬盘基本信息。该指令下信息能正常显示，说明硬盘ROM模块完整，排除了ROM损坏的可能性。

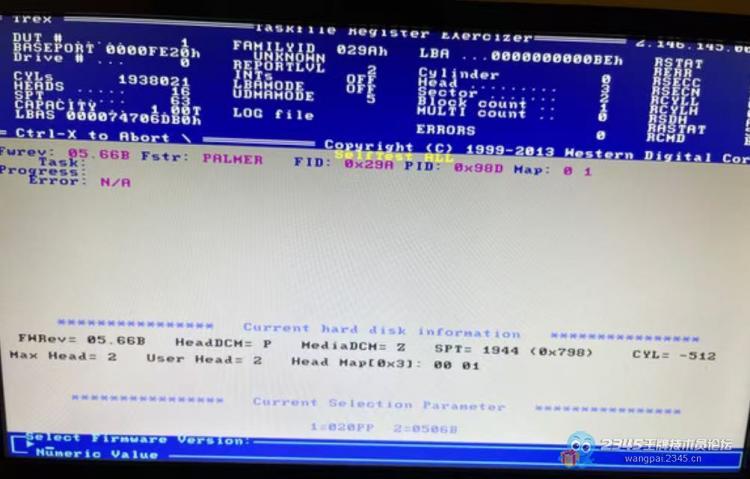

经核查，原盘固件微码应为“0566B”，但结合此前读取模块超时、报错的情况，通过“备份原盘固件后初始化自校准”的方案已无法实现。最终确定调整方案：放弃原盘固件修复，改用现成的“0506B”固件进行校准操作。操作前，已记录下原盘的DCM、P码与Z码，为后续固件写入与参数匹配留存关键数据。

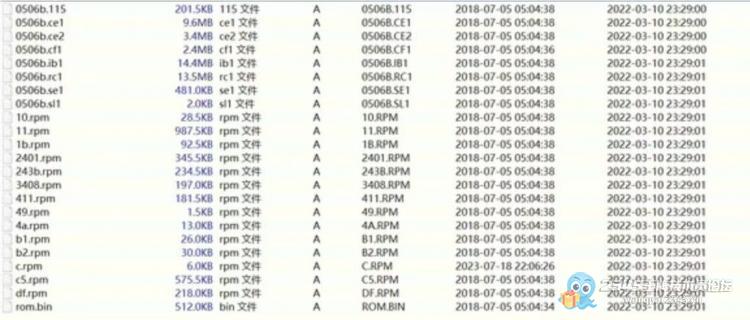

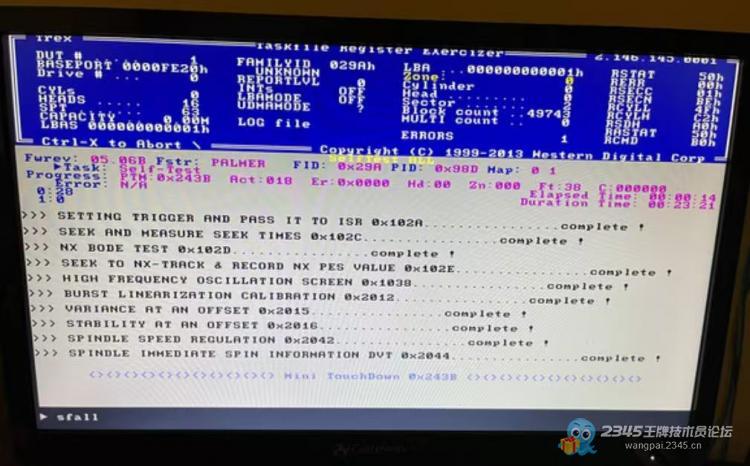

在明确硬盘所属PALMER家族后，我启动固件准备流程：首先解压该家族专用固件包，从中提取关键模块，包括10模块、411模块、3408 AC ERASE模块，以及用于固件区磁头飞行高度调整的243B Mini TouchDown模块。

为避免因参数设置失误导致重新跑盘，我仔细修改了Field List（字段列表），确保各项配置与硬盘型号、固件版本精准匹配。软件配置完成后，物理更换此前购买的新800066解锁板，为后续固件写入与校准做好硬件准备。

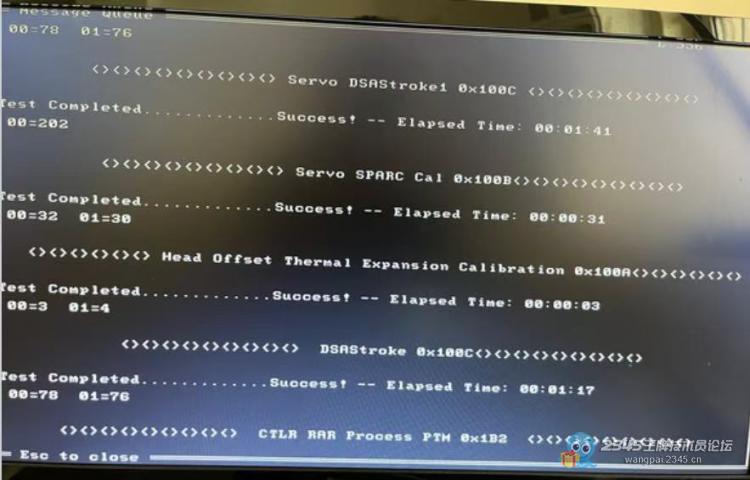

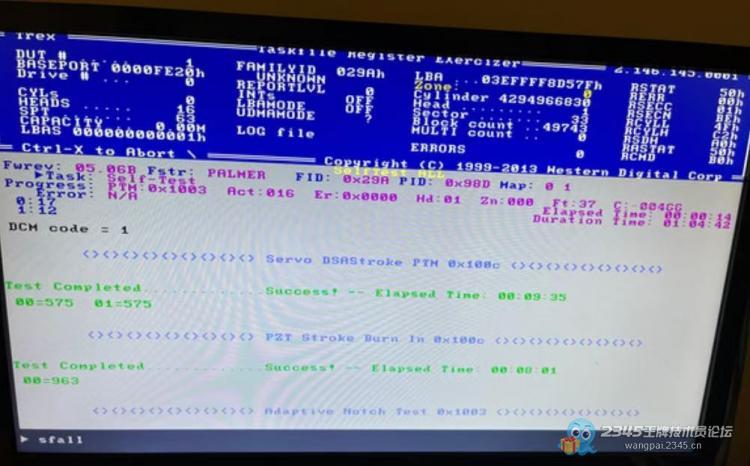

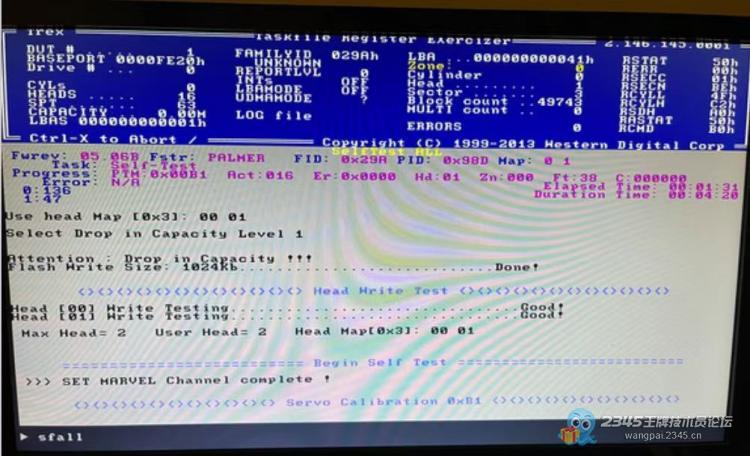

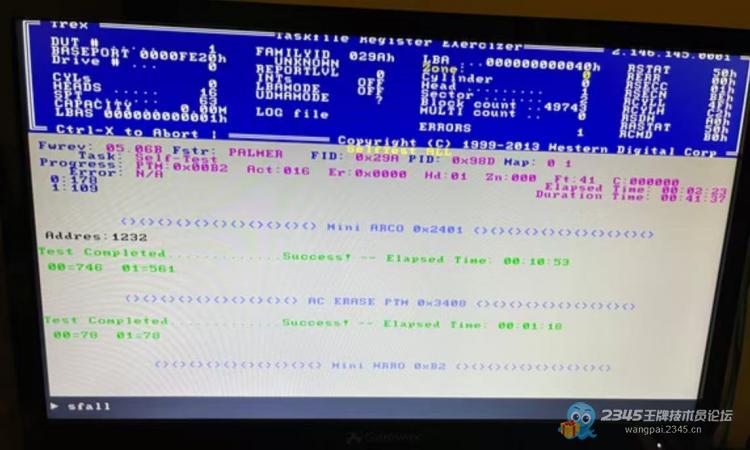

由于流程太多，我自己又添加了很多流程，后面的图我就只放关键流程了。2401固件区ARCO顺利通过，表示这款固件与硬盘本身是兼容的。

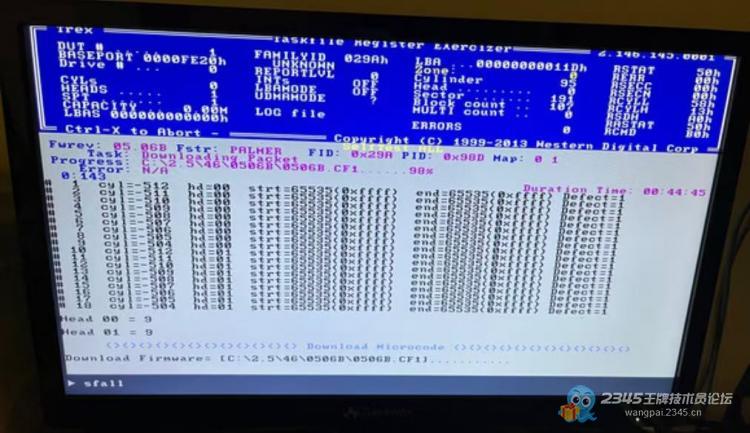

智能烧录流程结束，显示固件区坏道。固件区还是有一定数量的坏道，凭经验应该不会影响到载入固件。

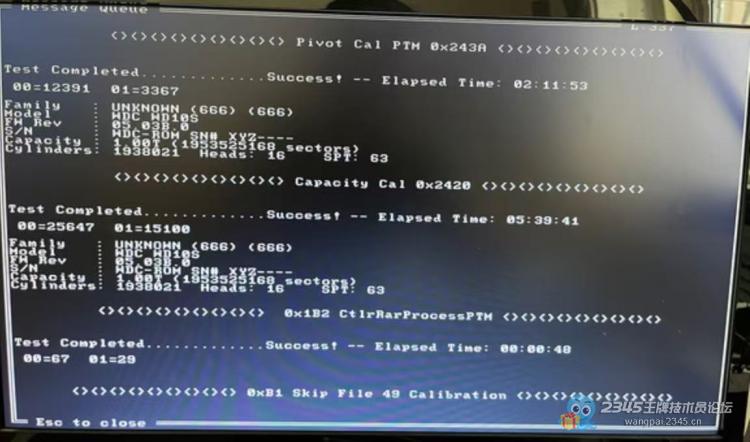

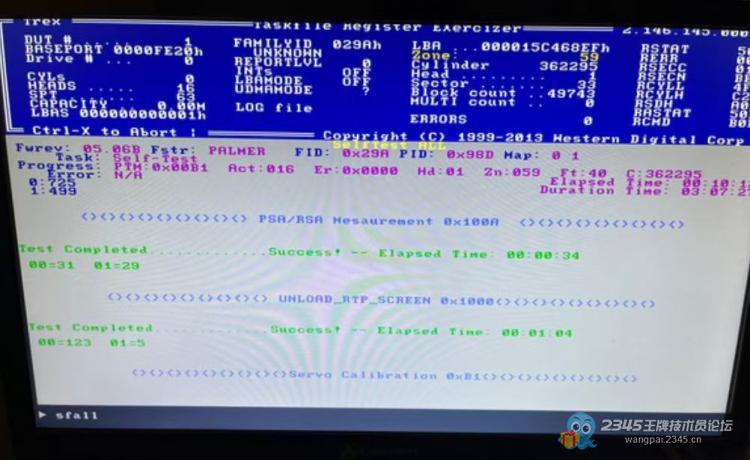

经过9981难，硬盘已经结束了2420流程，也就是说设置完了各个Zone的TPI和扇区密度，确定容量能够达到1TB，到这里基本上就成功了一半。

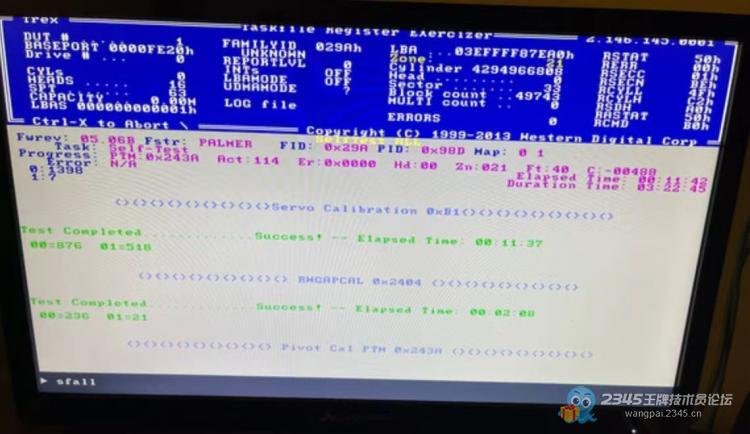

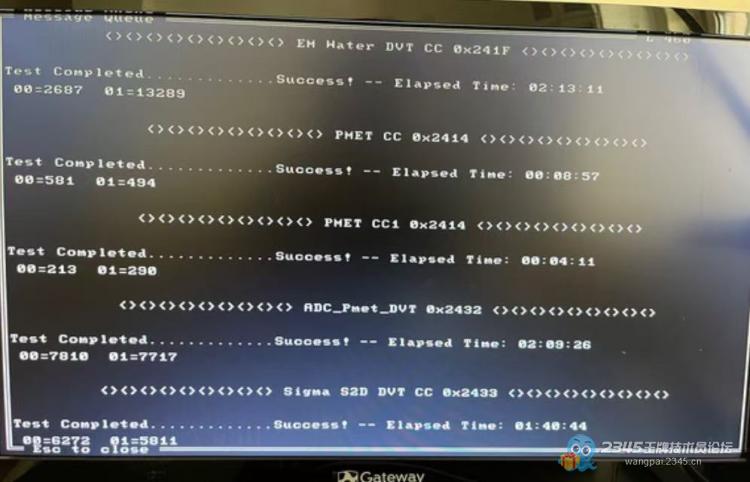

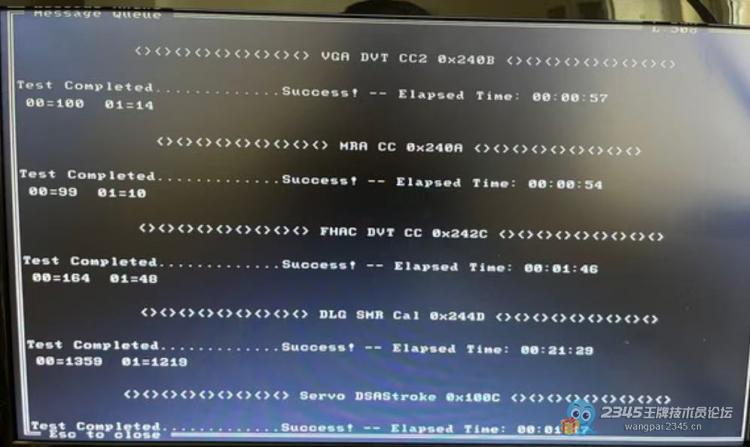

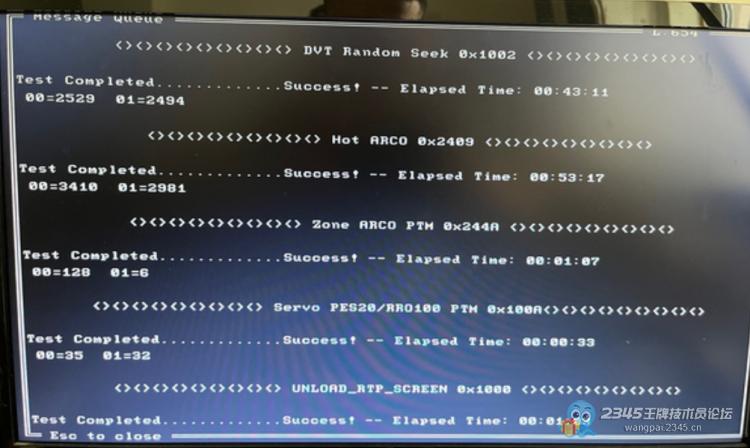

容量校准结束后，就是熟悉的2407 全盘ARCO 241E 241F PMET CC 0x2414了；还有确保信道测试HOT ARCO 0x2409了。这些步骤我没有全拍上，不过都完美跑过了。

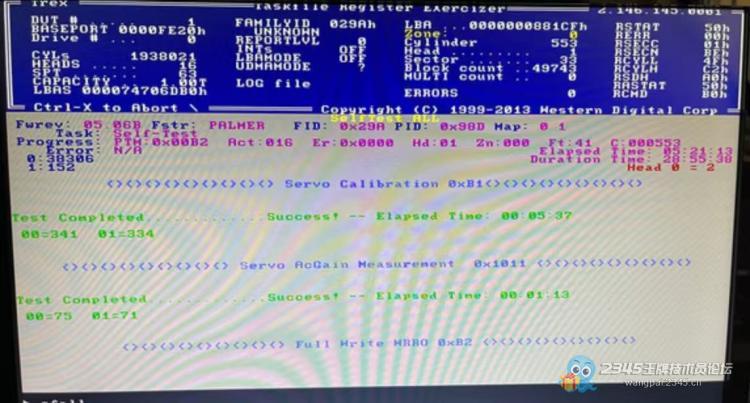

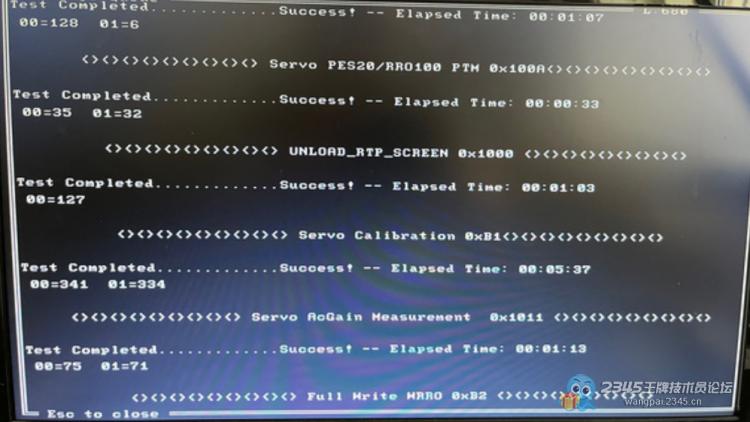

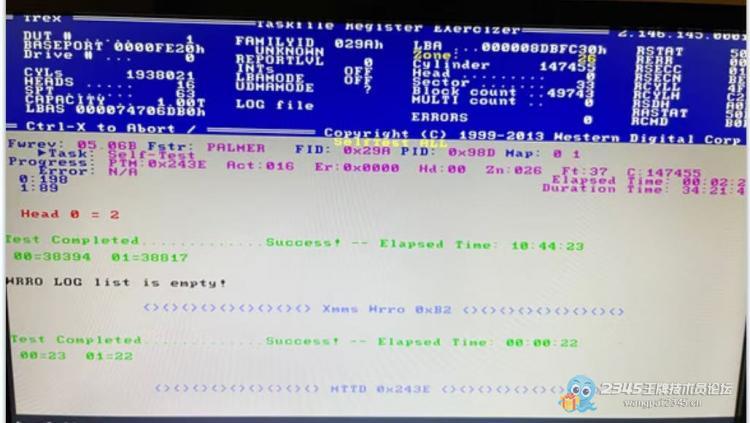

全盘写RRO测试。由于密度大、转速慢，两个头大概校准了十一个小时，不过倒是没有log记录。

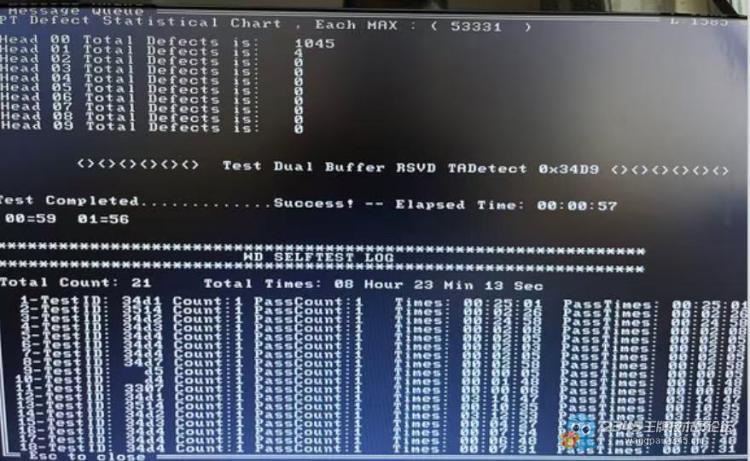

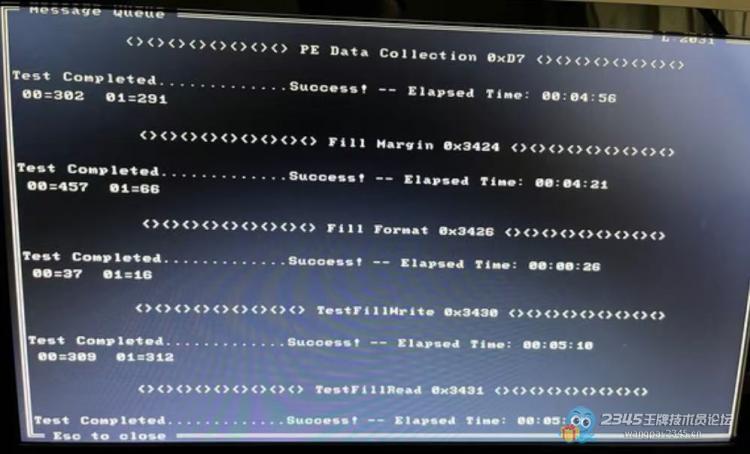

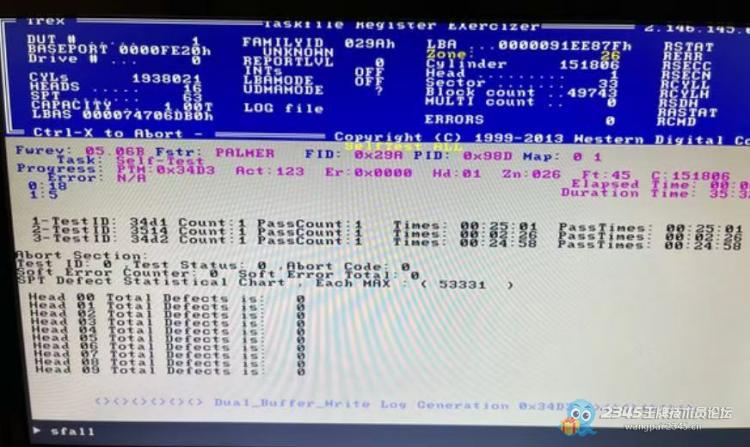

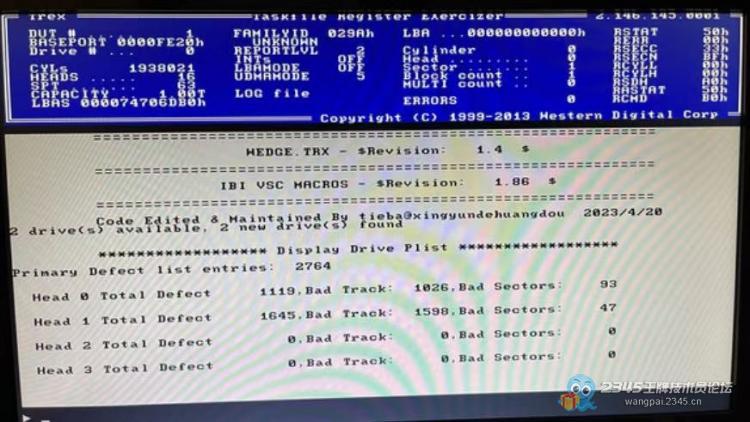

上述流程结束之后，就该全盘扫描缺陷并生成P表了。在经过了将近50个PST流程之后，自校准就正式结束了。

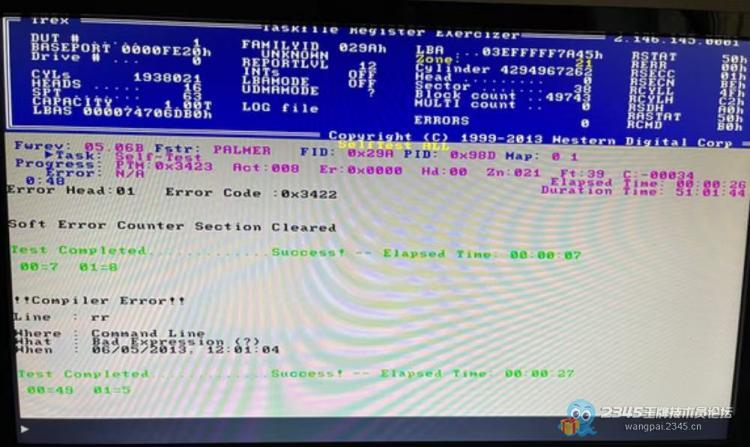

再手动跑一个3422和3423流程吧

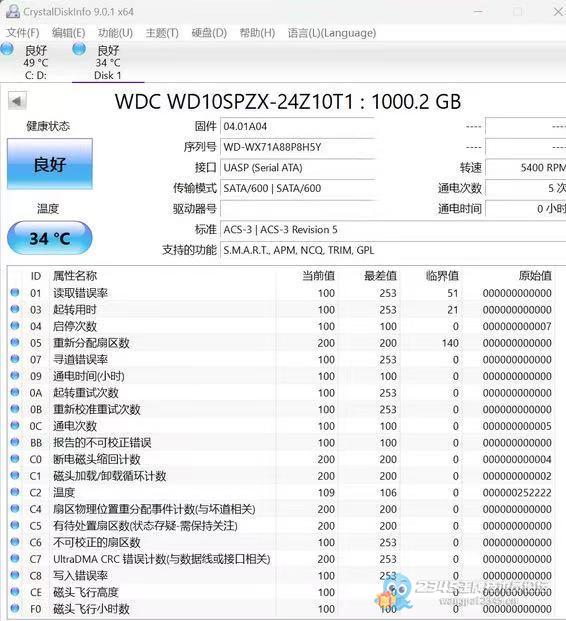

出盘后立刻根据原盘的型号进行信息和硬盘功能的配置，绝不能让人看出修过

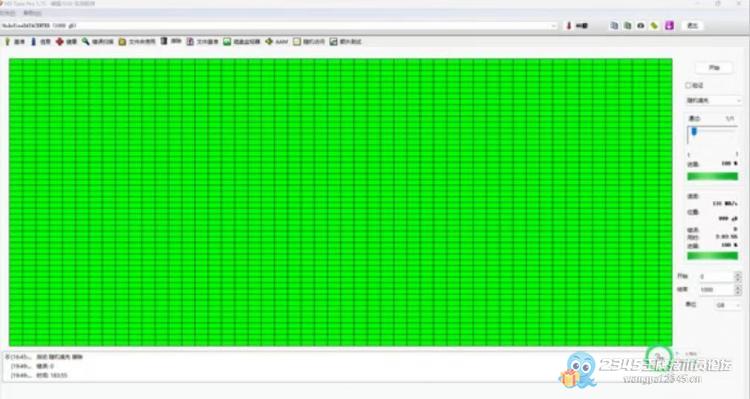

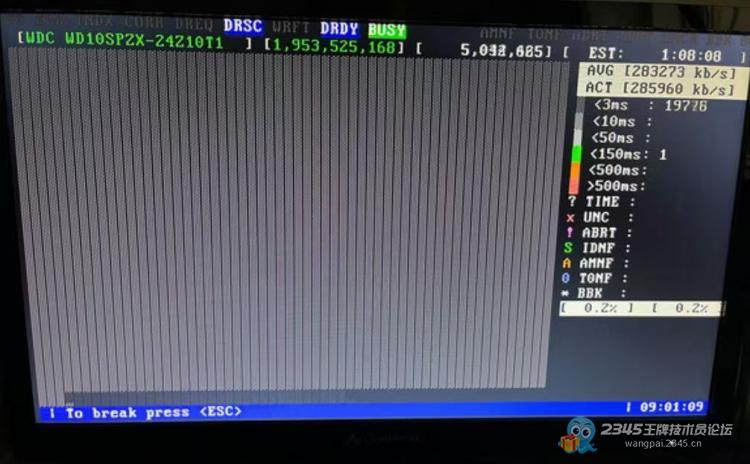

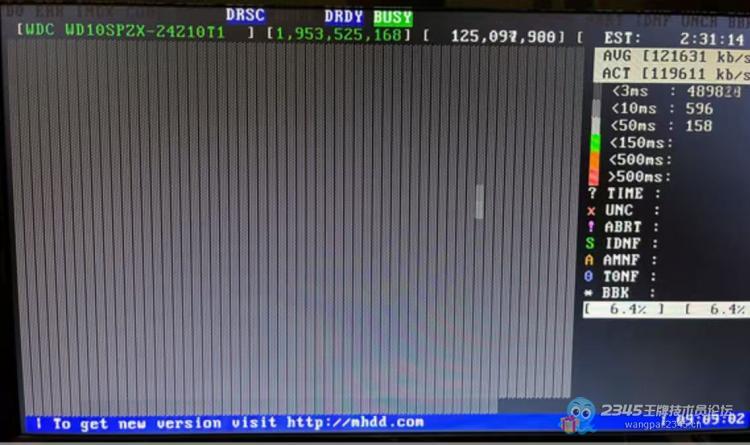

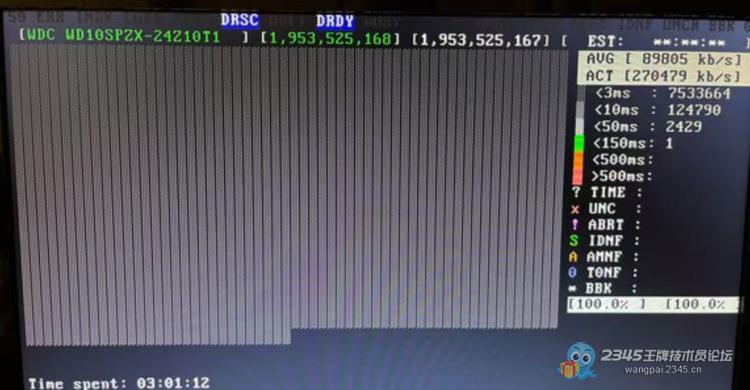

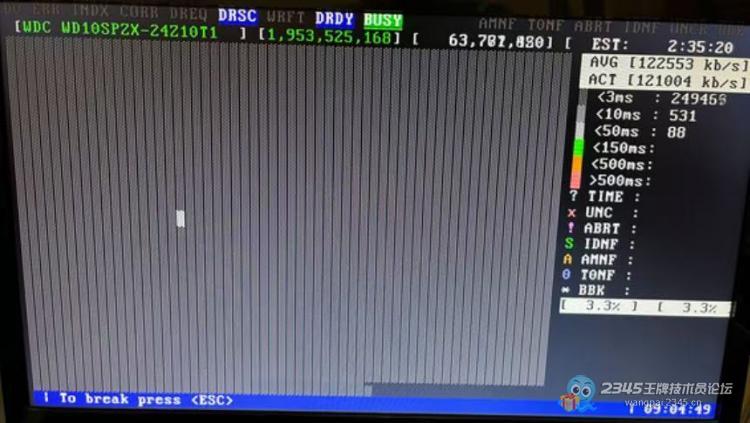

西数叠瓦空盘会对没有数据的地方直接返回0，因此测试空盘速度奇快（下图1）没有任何意义，因此先对这块盘进行全盘随机擦除再进行测试（下图2）。值得一提的是，这个盘从一个头换到另一个头时会出现白块（下图3），延迟比较高；而从另一个头切换回来是灰块，延迟比较低。因此这个盘白块比较多，不知道是不是这个型号的盘的通病。最终测试结果见最后一个图。除开头卡了个绿块之外，其他部分扫描完美。

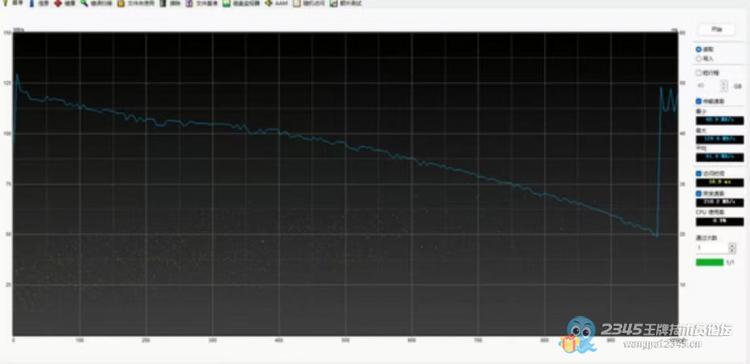

给这个盘跑个曲线，符合标准的西数叠瓦盘特征（末尾突然高上去）。

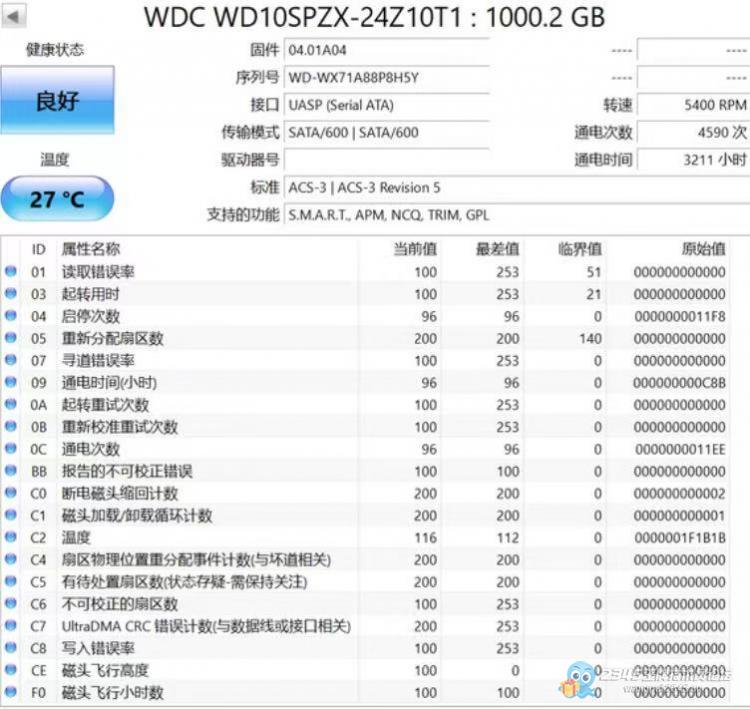

最后随便修改一下盘的通电时间和次数，一个二手盘9999新价值600块的西数1TB笔记本硬盘就诞生了，等待有缘人。

呕心沥血的几个小时，终于完美完成帖子，希望管理加一个精鼓励鼓励！
